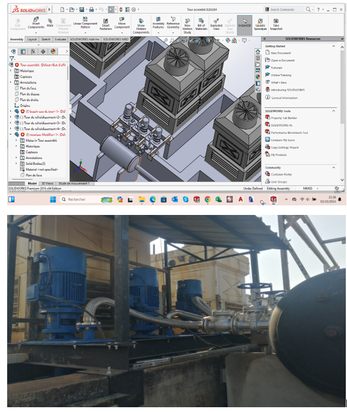

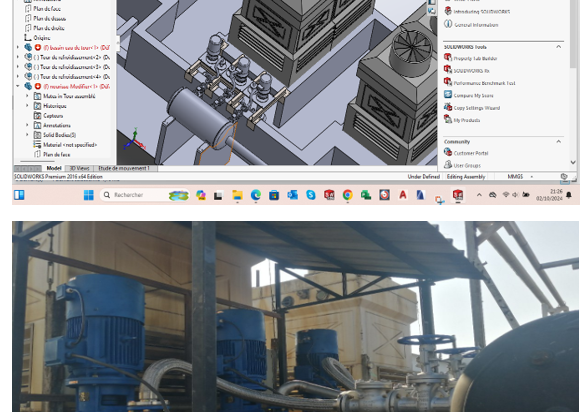

-Contexte de l’étude : Le débit d’eau fourni par les anciennes installations ne répondait plus aux besoins des ateliers de production (eau de tour). Une décision a été prise de remplacer les anciennes pompes par trois pompes immergées plus performantes. -Objectif : Mettre en place un système robuste et durable capable de supporter et d’intégrer les nouvelles pompes, tout en assurant leur raccordement au réseau existant -Mon rôle :  Conception d’un cadre métallique en IPN pour supporter les 3 pompes (≈ 400 kg chacune).  Dimensionnement et fabrication d’une nourrice (collecteur) pour l’aspiration et le refoulement.  Étude et installation de la tuyauterie pour le raccordement au réseau existant. -Normes et méthodes de calcul utilisées :  EUROCODE 3 (EN 1993) : Calcul et dimensionnement des structures métalliques (cadre en IPN).  EUROCODE 1 (EN 1991) : Actions sur les structures (charges permanentes et d’exploitation).  Guide AICVF / DTU 60.11 : Pour le dimensionnement de la tuyaute

Skid de Pompage Industriel – Transfert d'Eau PN16

Conception mécanique & tuyauterie | SolidWorks | EN 733 / EN 1092-1

Conception complète d'un skid de pompage industriel pour transfert d'eau en service continu — de l'assemblage 3D jusqu'à la mise en plan finale.

Équipements intégrés : pompe centrifuge Etanorm 080-065-315 (EN 733), moteur 30 kW / 2900 rpm / IP55, tuyauterie inox Sch 40S (DN65 à DN100), brides à collerette soudée PN16 (EN 1092-1), réducteurs excentrique et concentrique, vannes à bille bridées, clapet anti-retour DN80, manomètre 0–16 bar, châssis soudé S235 (1400 × 480 × 610 mm).

Livrables : assemblage SolidWorks complet, mise en plan A3 (échelle 1:20) avec vue éclatée, nomenclature détaillée et cotation fonctionnelle. Tolérances générales ISO 2768-m.

-Débit : 30 m³/h -Pression : PN16 -Moteur : 30 kW – 2900 rpm -Fluide : Eau – 20°C

#SolidWorks #Tuyauterie industrielle #Mise en plan EN 733 EN 1092-1 #Nomenclature

Conception complète d'un réservoir de stockage d'air comprimé conforme à la Division 1 du CODAP 2005, classé Catégorie de risque IV — Catégorie de construction B1.

Données clés Volume : 2 000 L · Pression : 10 bars · Matériau : P265GH · Fluide : Air comprimé Groupe 2

Périmètre Dimensionnement de la virole cylindrique (C2.1), des fonds bombés GRC (C3.1) et renforcement des ouvertures (C5). Sélection et justification du P265GH avec exigences de traçabilité — certificats 3.1 selon NF EN 10204.

Livrables Modèle 3D SolidWorks · Plan d'ensemble · Nomenclature 15 repères · Dossier technique CODAP
