Convertisseur Fréquence/Tension pour Tachymètre Numérique

Conception et simulation d'un convertisseur fréquence/tension complet sous Proteus 8, inspiré du document de référence Texas Instruments SBOA574.

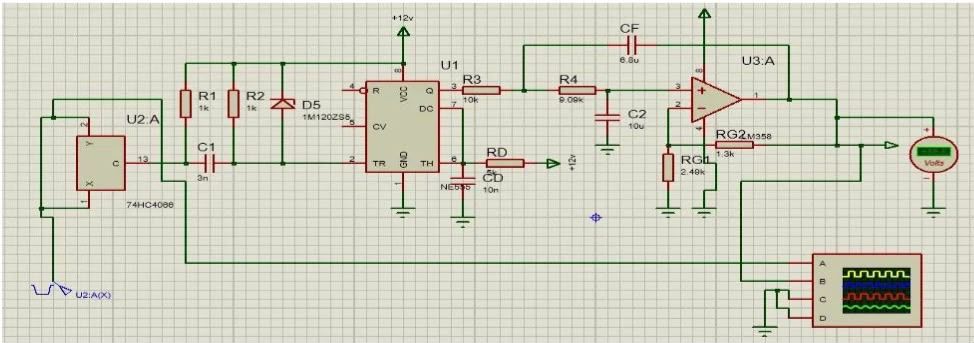

Description du système : Le circuit convertit une fréquence d'entrée variable (10 Hz – 10 kHz) en une tension continue proportionnelle (0 – 10 V) à travers trois blocs fonctionnels : un circuit de commutation 74HC4066, un monostable NE555 et un filtre Sallen-Key Butterworth avec amplificateur LM358.

Spécifications techniques :

• Entrée : 10 Hz – 10 kHz
• Sortie : 0 – 10,9 V (linéaire)
• Alimentation : +12 V simple
• Non-linéarité : < 2%
• Temps de réponse : < 100 ms

Livrables :

• Schéma électronique complet

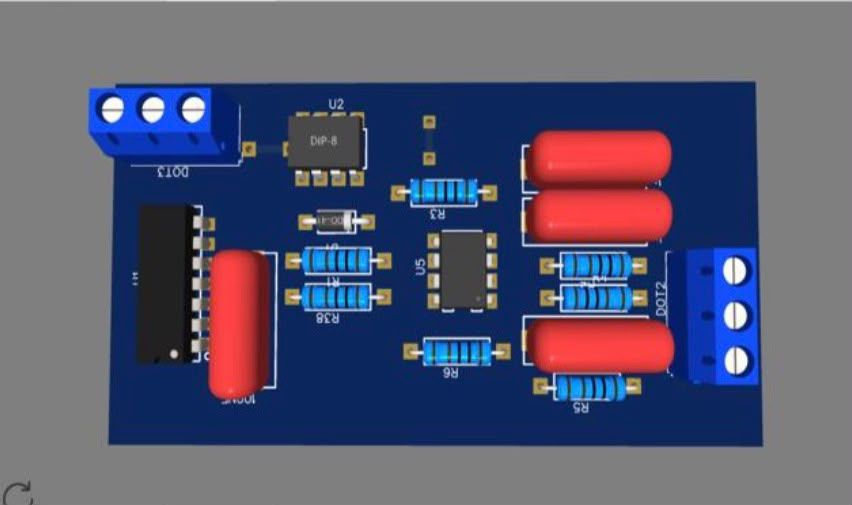

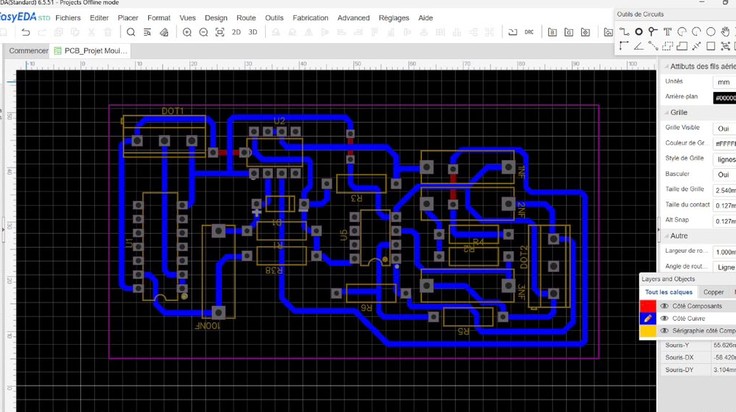

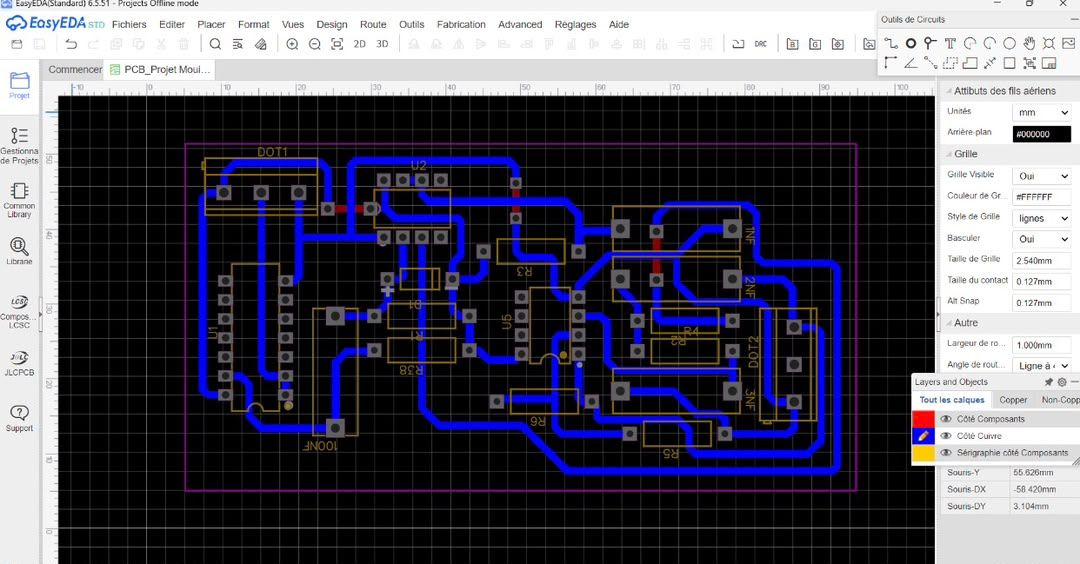

• Conception PCB avec vue 3D
• Résultats de simulation et mesures
• Documentation technique complète

Outils utilisés : Proteus 8 · NE555 · LM358 · 74HC4066 · Routage PCB

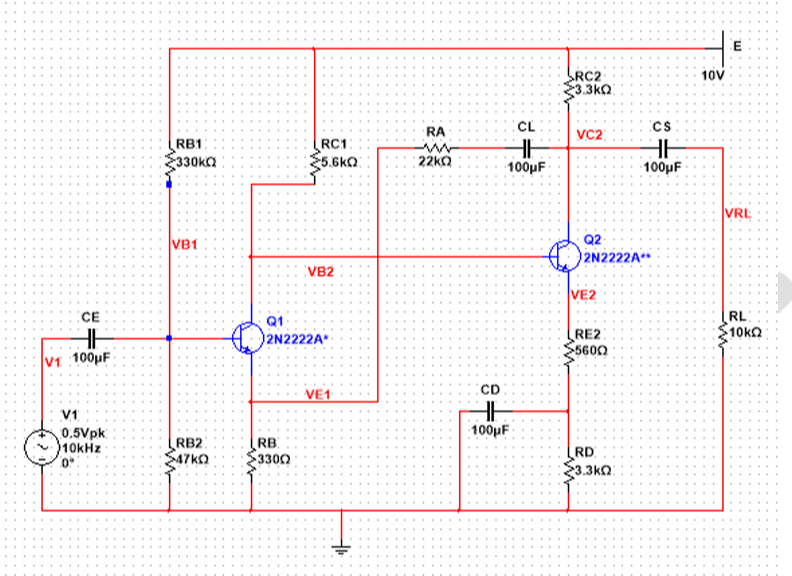

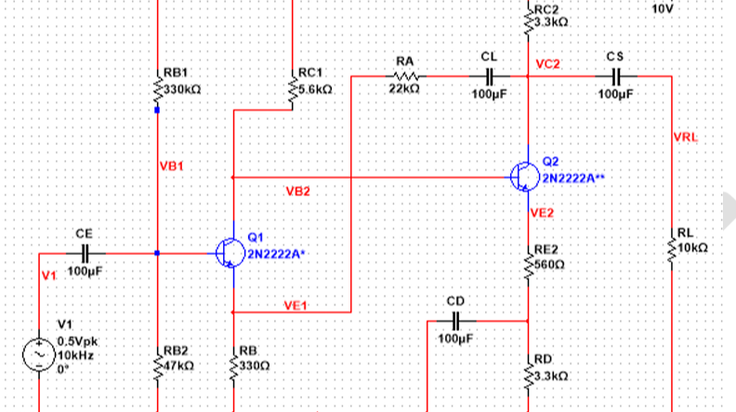

Amplificateur à Deux Étages à Transistors

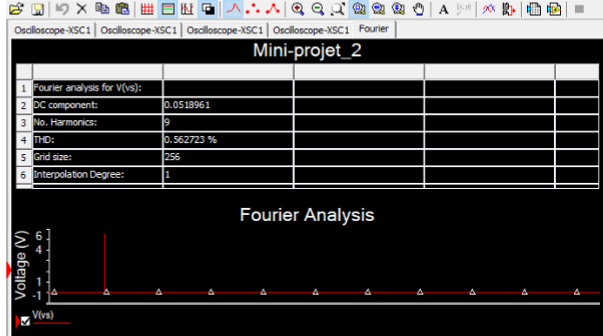

Conception, analyse et simulation d'un amplificateur à deux étages à transistors bipolaires sous Multisim, couvrant l'ensemble des aspects théoriques et pratiques de l'électronique analogique.

Description du système : Le circuit réalise une amplification en tension à deux étages en cascade. Chaque étage est basé sur un transistor bipolaire (BJT) en configuration émetteur commun, assurant un gain global élevé avec une bonne stabilité en température grâce à la polarisation par pont diviseur.

Points traités :

• Analyse de la polarisation DC (point de repos Q)
• Calcul et mesure du gain en petits signaux

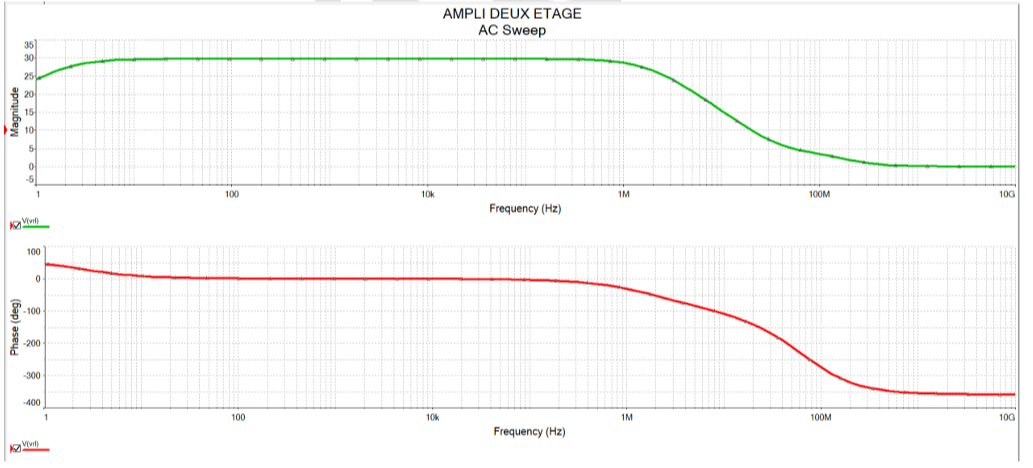

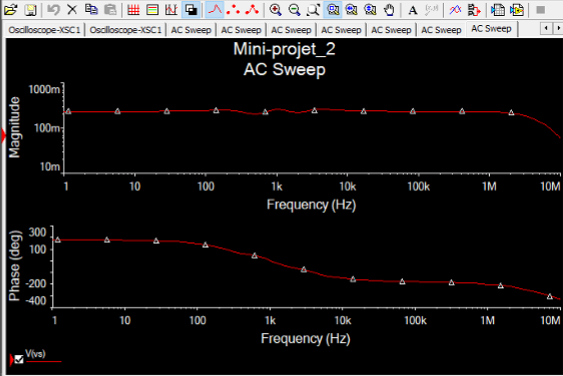

• Étude de la réponse fréquentielle (bande passante)
• Analyse de la réponse temporelle (signaux sinusoïdaux et carrés)
• Simulation complète sous Multisim Spécifications :
• Configuration : émetteur commun à deux étages
• Gain en tension : amplifié en cascade
• Analyse AC et DC Oscilloscope virtuel

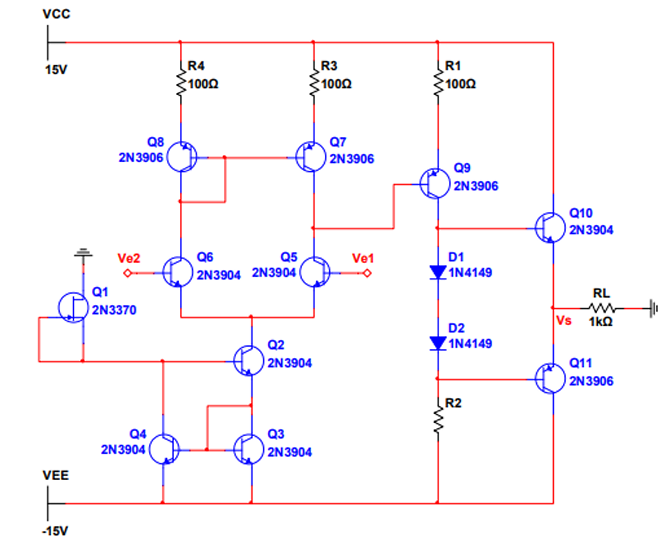

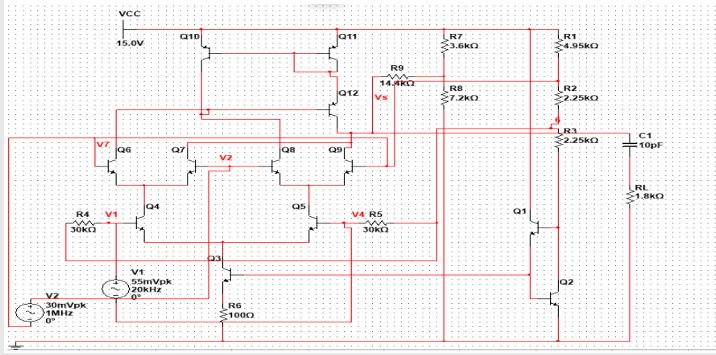

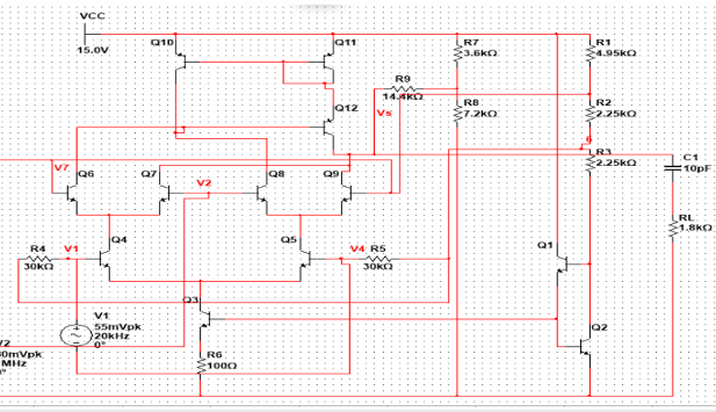

Simulation d'un Amplificateur Opérationnel — Configurations et Applications

Conception, analyse et simulation des principales configurations d'amplificateurs opérationnels sous logiciel de simulation, couvrant les aspects fondamentaux de l'électronique analogique avancée.

Description du système : Le projet explore les différentes configurations de l'amplificateur opérationnel idéal et réel, de l'analyse théorique à la validation par simulation. Chaque configuration est analysée en régime linéaire et en régime saturé.

Configurations étudiées :

• Amplificateur inverseur
• Amplificateur non-inverseur
• Suiveur de tension (buffer)
• Additionneur et soustracteur
• Intégrateur et dérivateur
• Comparateur avec et sans hystérésis

Points traités :

• Calcul et vérification du gain en tension
• Analyse de la bande passante et du produit gain-bande (GBW)
• Étude de l'offset, du courant de polarisation et du slew rate
• Réponse fréquentielle et diagramme de Bode

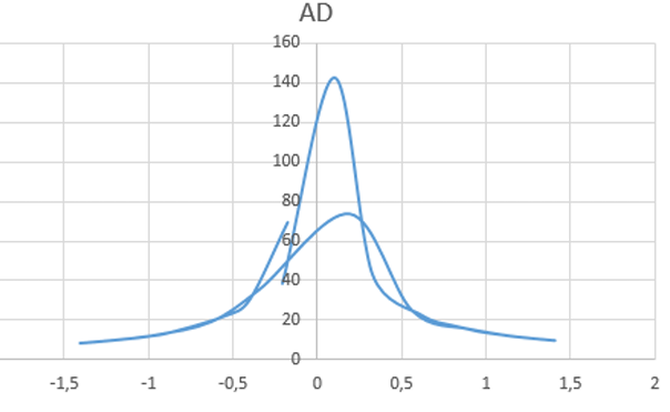

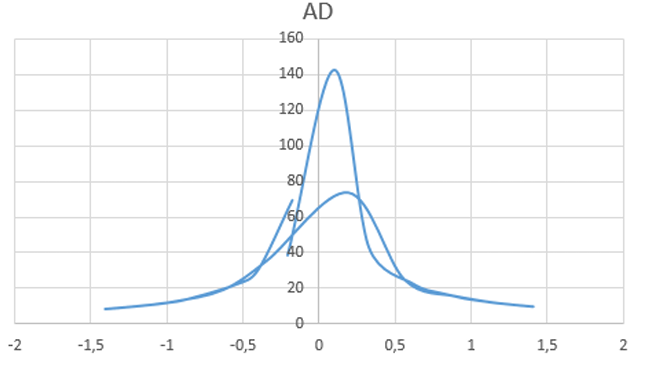

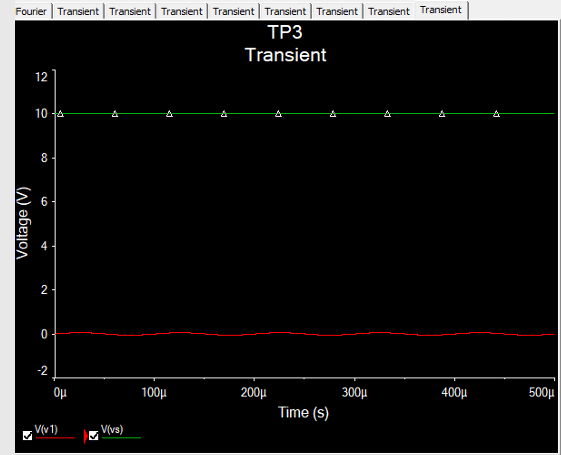

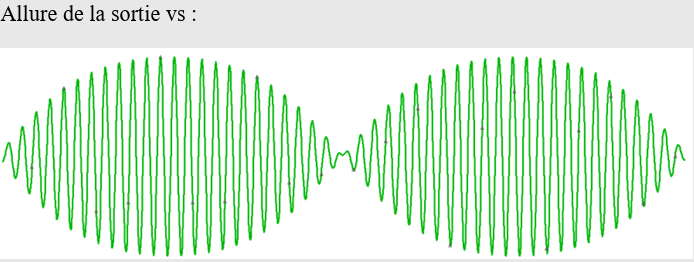

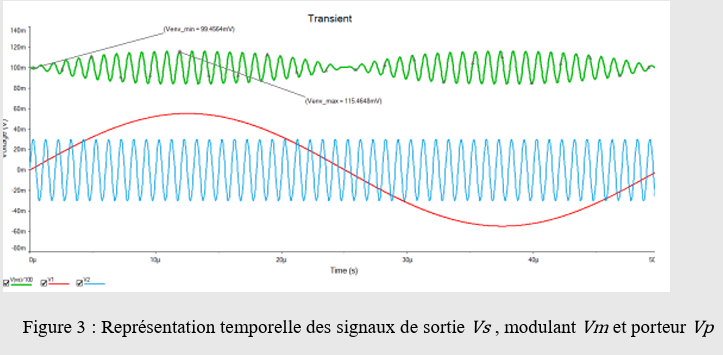

Conception, analyse et simulation d'un système de modulation d'amplitude (AM) utilisant un multiplicateur analogique intégré, couvrant les aspects théoriques et pratiques des télécommunications analogiques. Description du système : Le circuit réalise une modulation d'amplitude en exploitant les propriétés mathématiques du multiplicateur analogique intégré. Le signal modulant (basse fréquence) est multiplié par le signal porteur (haute fréquence) pour produire un signal AM avec ou sans porteuse supprimée.

Points traités :

• Principe mathématique de la modulation d'amplitude
• Fonctionnement du multiplicateur analogique intégré (AD633 ou MC1496)
• Modulation AM avec porteuse (DSB-LC)
• Modulation AM à porteuse supprimée (DSB-SC)
• Analyse spectrale du signal modulé
• Calcul du taux de modulation (indice de modulation m)
• Démodulation par détection d'enveloppe Spécifications : Signal modulant : fréquence basse (1 kHz) Signal porteur : haute fréquence (100 kHz) etc..

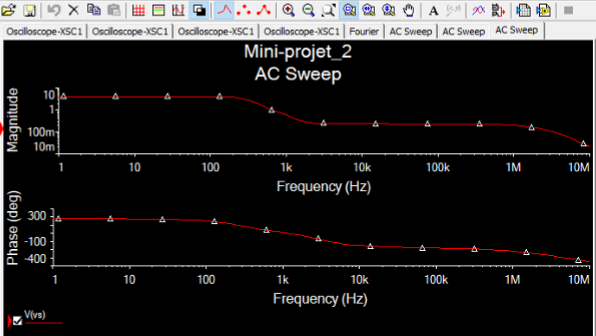

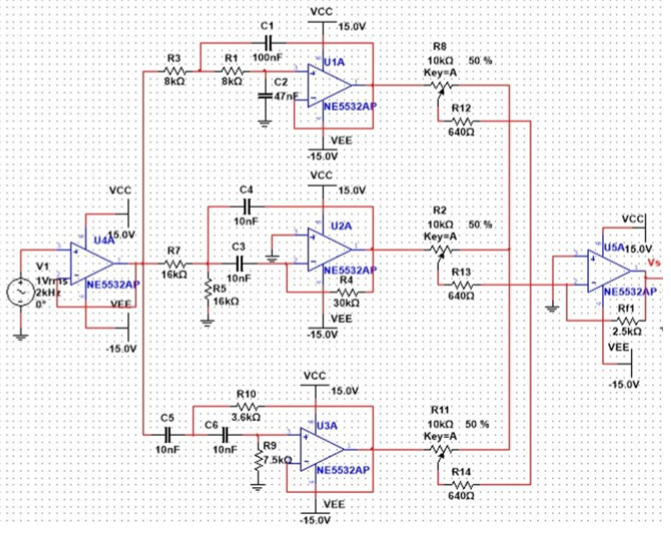

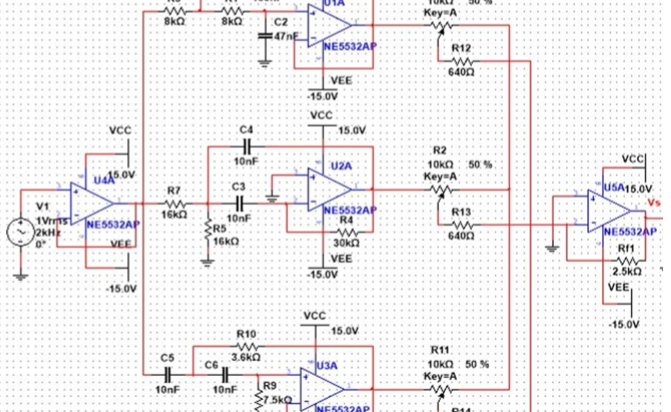

Le circuit est organisé en cinq étages fonctionnels distincts, interconnectés en cascade puis en parallèle : • Étage 1 — Tampon d'entrée (U4A) : AOP NE5532 en montage suiveur (gain = 1), isole la source audio et garantit une impédance d'entrée de plusieurs mégaohms • Étage 2 — Banc de filtres actifs en parallèle : trois filtres Sallen-Key 2e ordre traitent simultanément le signal issu du tampon (U1A : passe-bas, U2A : passe-bande, U3A : passehaut) • Étage 3 — Réglage de gain par potentiomètre : trois potentiomètres logarithmiques 10 kΩ insérés dans la boucle de contre-réaction du sommateur, avec résistances de butée R = 640 Ω pour une plage de ±12 dB • Étage 4 — Sommateur inverseur (U5A) : AOP NE5532 recombine les trois bandes pondérées en un signal de sortie unique, avec résistance de rétroaction variable Rf = 2,5 kΩ à 5 kΩ • Alimentation symétrique ±15 V avec condensateurs de découplage 100 nF et 10 µF par rail
