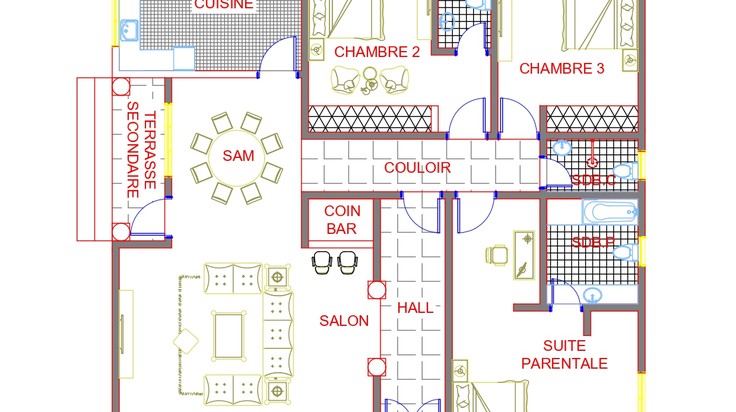

Conception complète d’une maison résidentielle de plain-pied réalisée sur AutoCAD 2D. Ce projet comprend le plan d’aménagement intérieur ainsi que les façades principale, arrière et latérales du bâtiment.

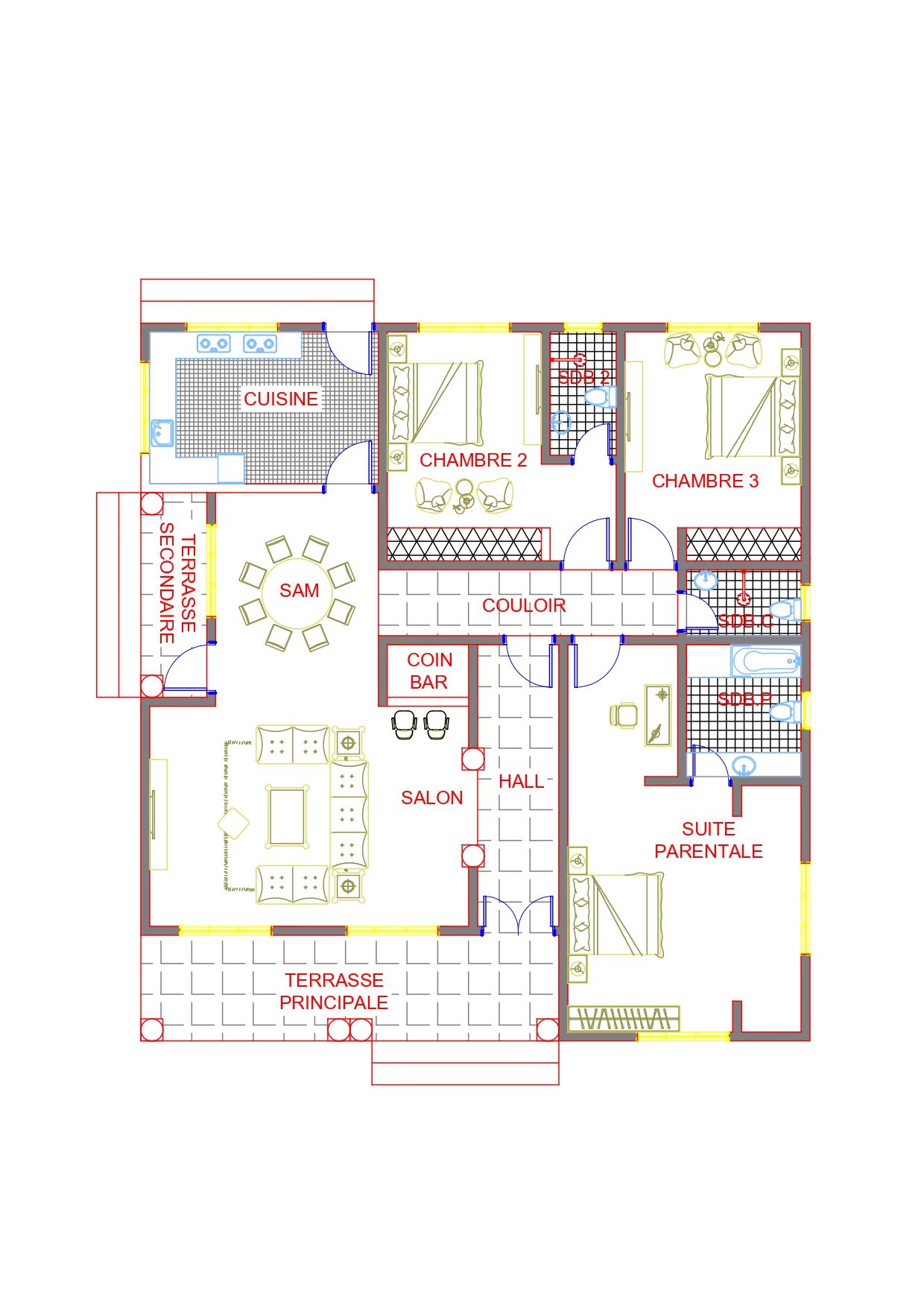

Le plan présente une organisation fonctionnelle des espaces avec salon, salle à manger, cuisine, trois chambres dont une suite parentale, plusieurs salles d’eau et des terrasses. Une attention particulière a été portée à la circulation intérieure, à l’éclairage naturel et à l’esthétique générale du projet.

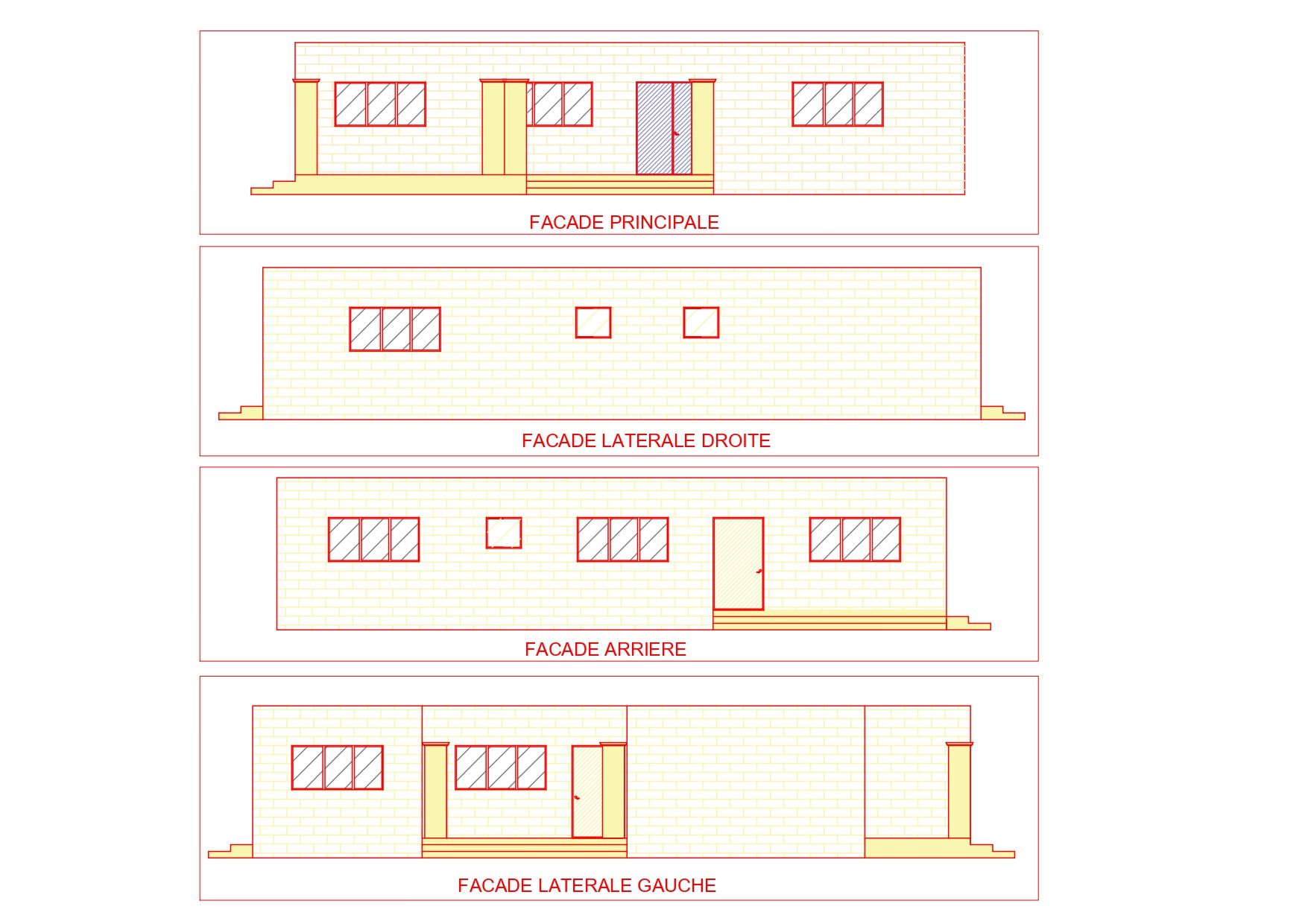

Les façades ont été dessinées avec précision afin de mettre en valeur les volumes, ouvertures et éléments architecturaux du bâtiment dans une présentation technique propre et professionnelle.

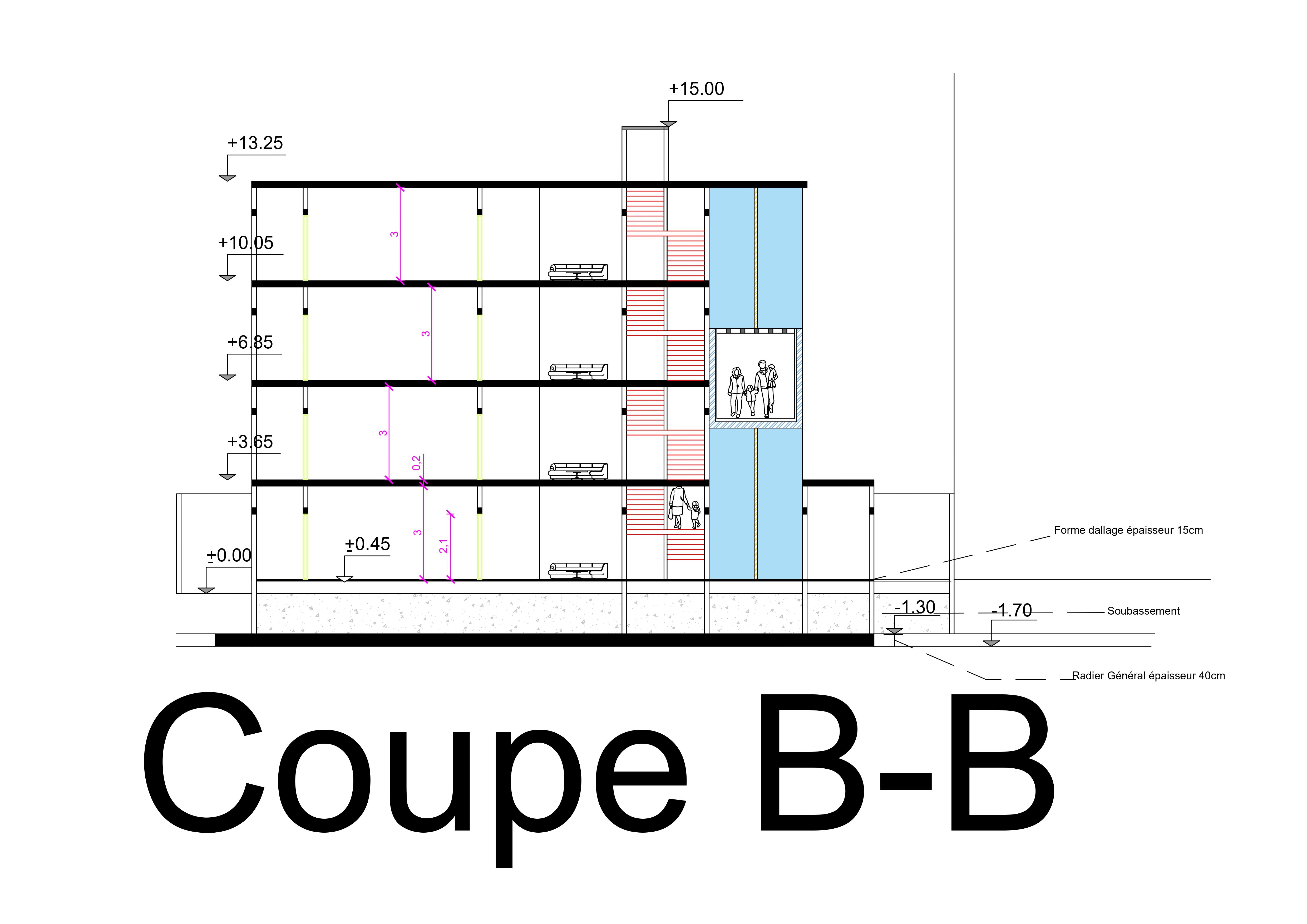

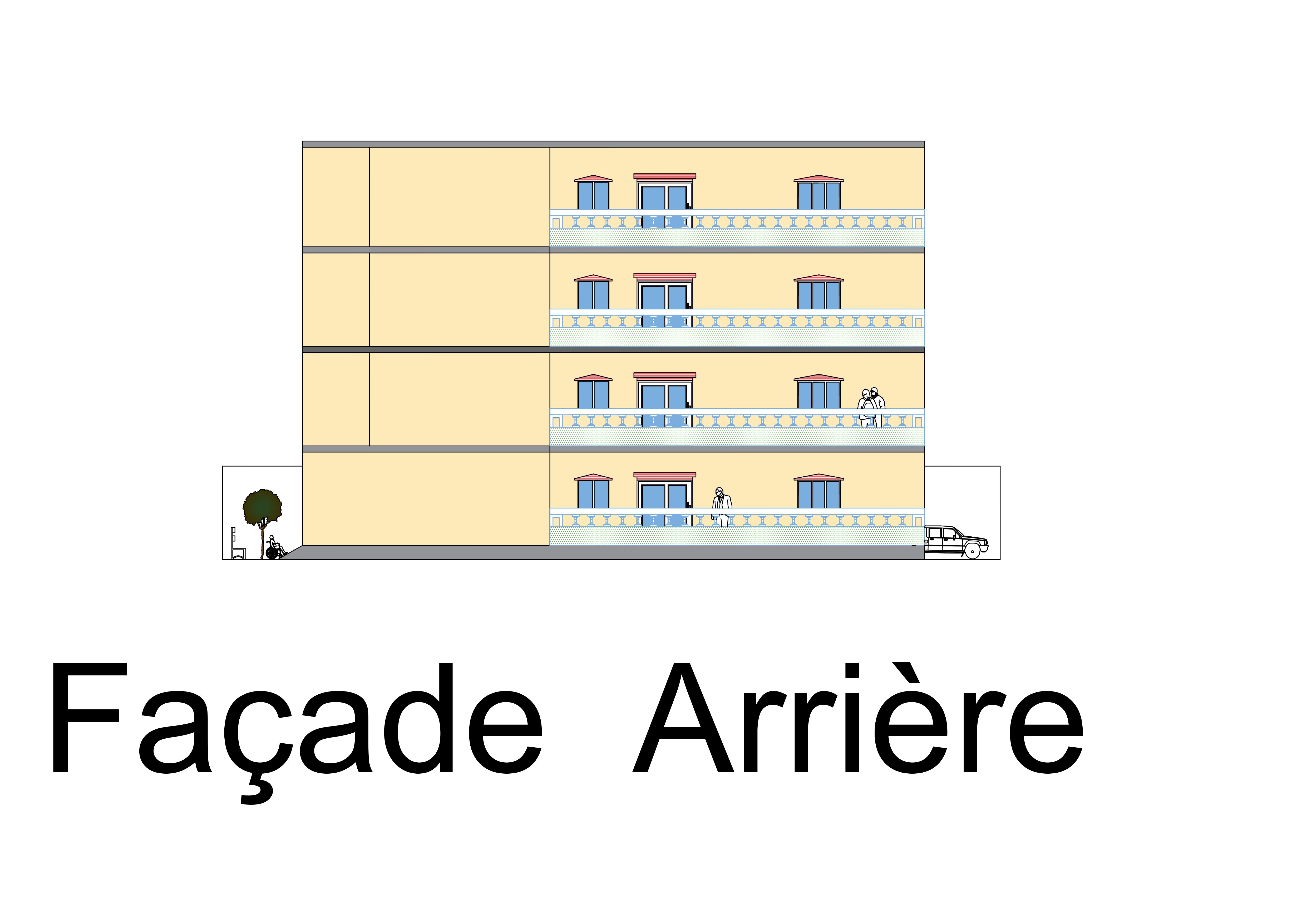

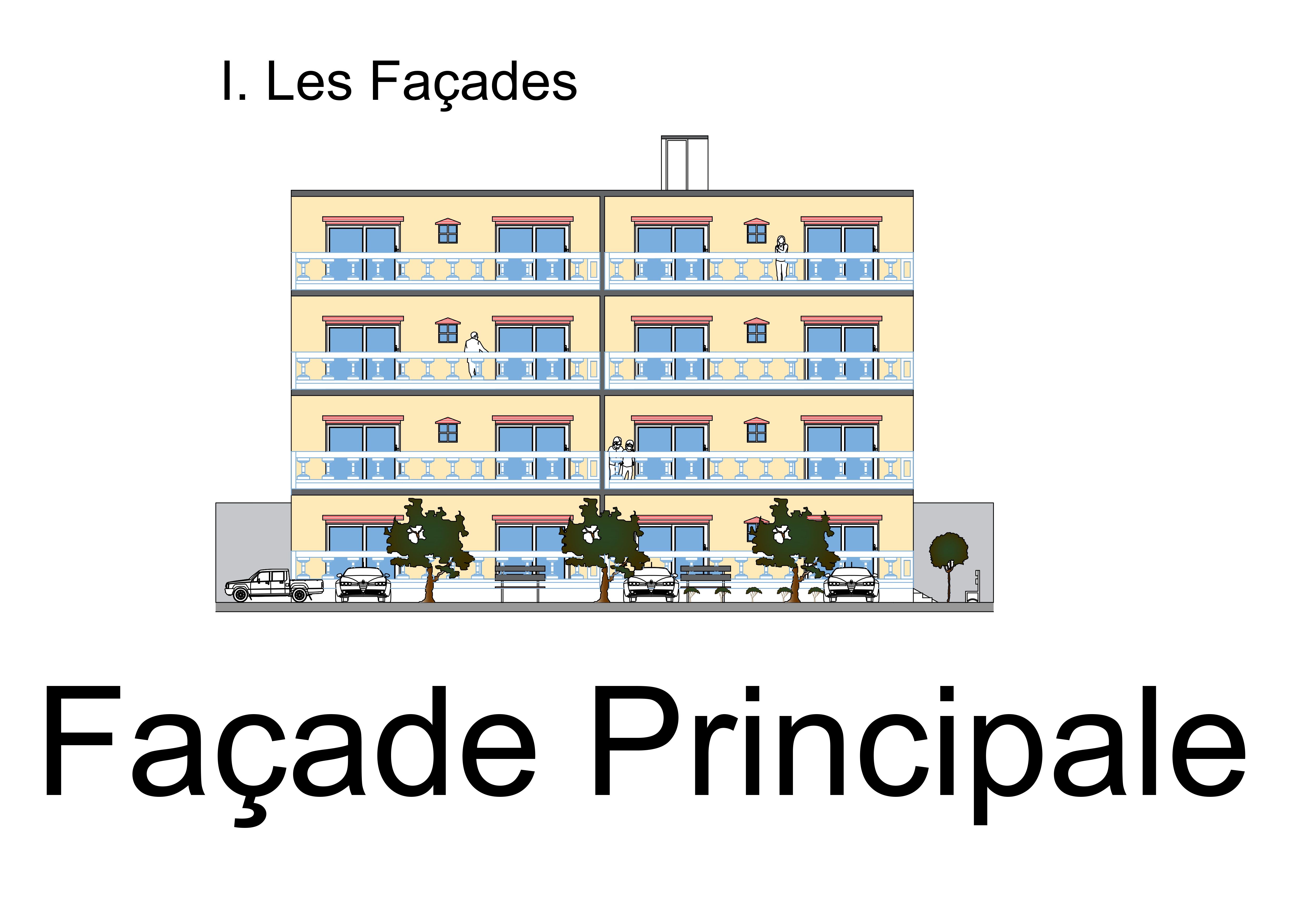

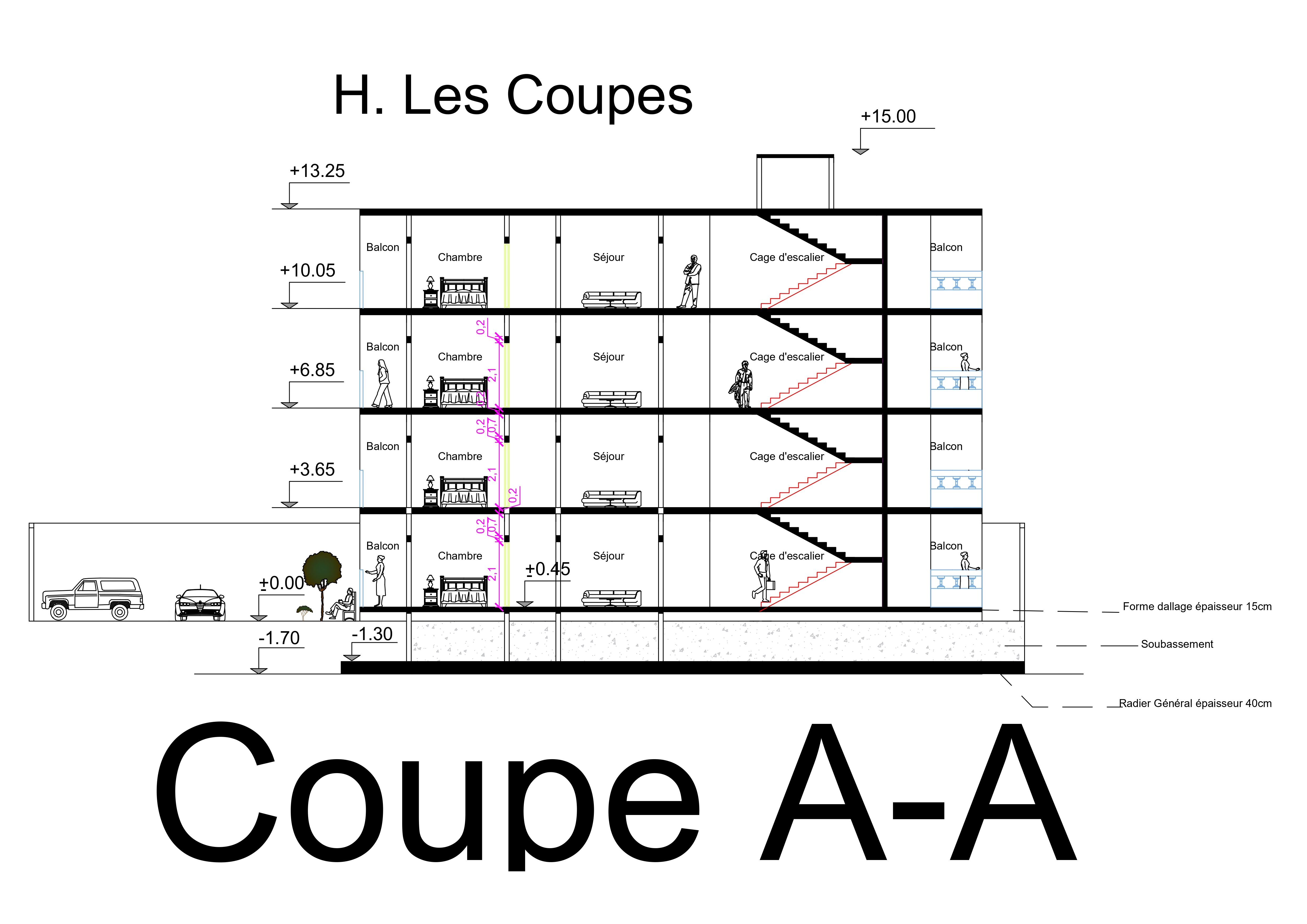

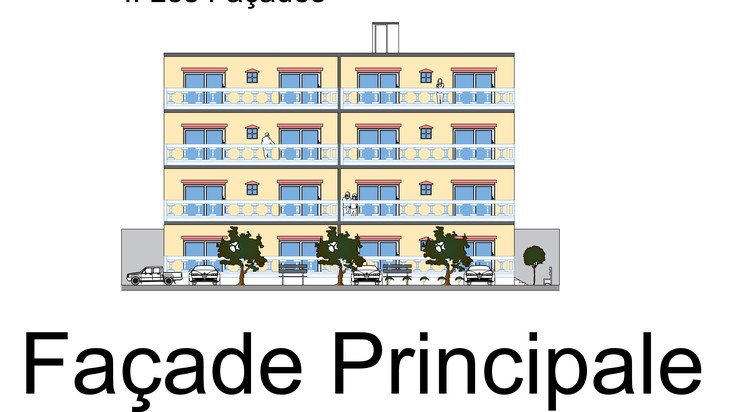

Cette série de documents techniques illustre la phase de mise au net architecturale d’un projet résidentiel en R+3. Réalisés sur AutoCAD à partir de relevés existants, ces livrables démontrent une maîtrise rigoureuse des conventions de dessin btp. Les coupes longitudinales (A-A) et transversales (B-B) mettent en lumière l’organisation structurelle du bâtiment, incluant le traitement des fondations par radier général de 40 cm et la gestion précise des niveaux altimétriques, du sous-bassement au couronnement à +15.00m. L’accent a été mis sur la fluidité des circulations verticales, intégrant une cage d'escalier détaillée et une gaine d'ascenseur. Les façades (principale et arrière) témoignent d’un travail soigné sur la composition architecturale : rythme des baies, intégration des balcons filants et gestion des ombres portées pour une lecture claire des volumes. Ce travail de synthèse garantit une cohérence parfaite entre les plans, les coupes et les élévations pour le dossier technique.

Cette sélection de plans techniques illustre la conception détaillée de l'infrastructure électrique pour un projet de développement commercial. Réalisés sur AutoCAD avec une rigueur normative stricte, ces documents couvrent l'ingénierie des courants forts et faibles. Les plans de distribution (RDC et Niveau 2) présentent un réseau d'éclairage optimisé, ainsi qu'un système d'alarme incendie conforme aux protocoles de sécurité incendie en vigueur. L'étude inclut également le positionnement stratégique des prises de services et des équipements spécifiques. Un point fort de ce dossier réside dans la production du tableau des charges de branchement, garantissant un équilibrage de puissance et une protection optimale des circuits. Chaque symbole et chaque annotation respecte les standards graphiques du secteur, facilitant une exécution précise sur chantier. Ce travail démontre ma capacité à synthétiser des données techniques complexes en livrables clairs, fonctionnels et sécuritaires.

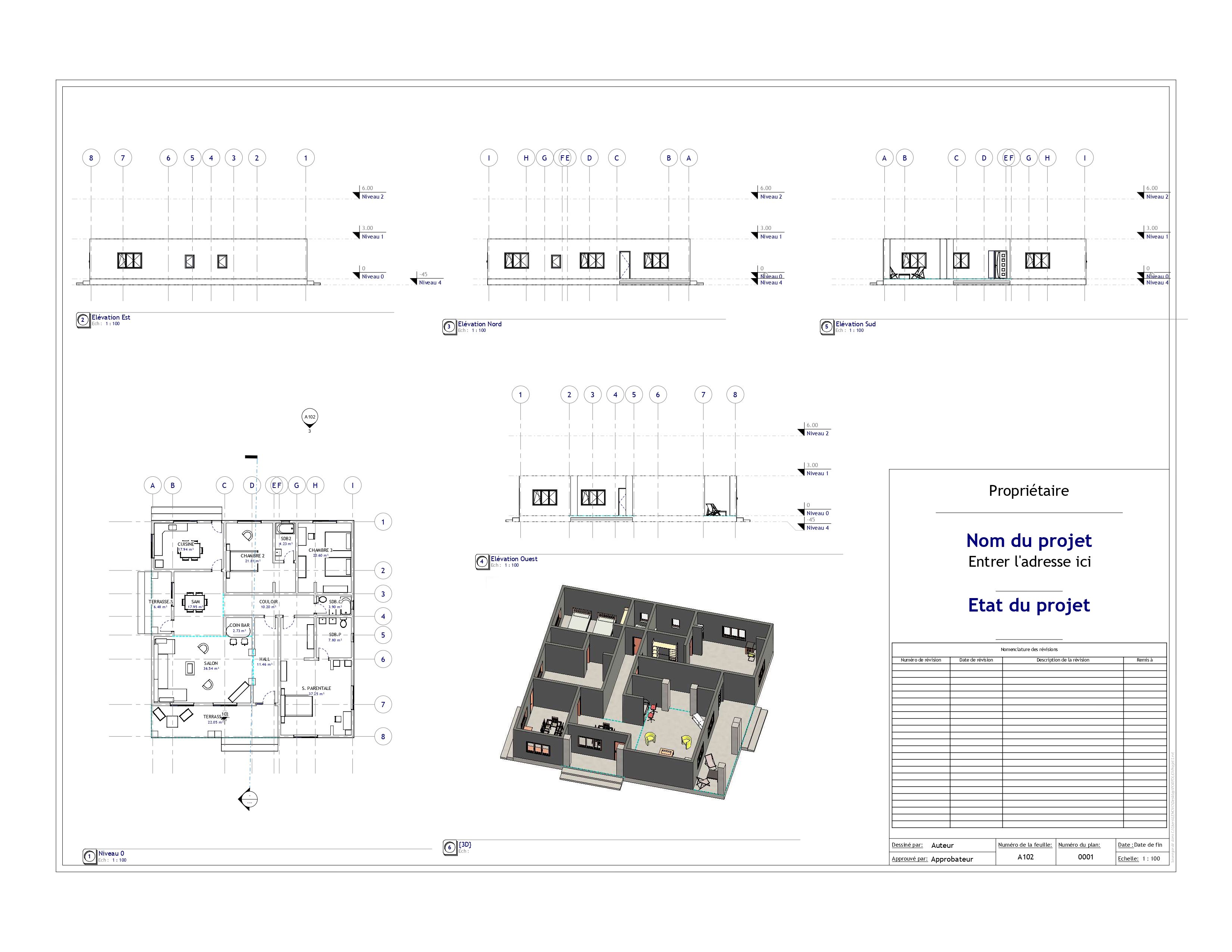

Cette planche de présentation synthétise la conception architecturale complète d'un pavillon individuel de plain-pied, réalisée intégralement sur le logiciel Autodesk Revit. Elle démontre une exploitation avancée de la technologie BIM pour la génération cohérente de livrables 2D et 3D. Le document intègre une vue en plan détaillée au niveau 0, organisant logiquement les espaces de vie (salon, cuisine, chambres) avec des annotations techniques et des axes de référence rigoureux. Quatre élévations orthographiques (Est, Nord, Sud, Ouest) définissent l'esthétique et les niveaux altimétriques de la construction. Le cœur de la présentation est une axonométrie 3D écorchée, offrant une lecture immersive de la volumétrie intérieure et de l'aménagement, du mobilier à la structure. Un cartouche professionnel standardisé complète l'ensemble, prêt pour une phase de validation client ou le dépôt d'un permis. Cette planche illustre ma capacité à gérer un projet résidentiel de A à Z, du plan technique
