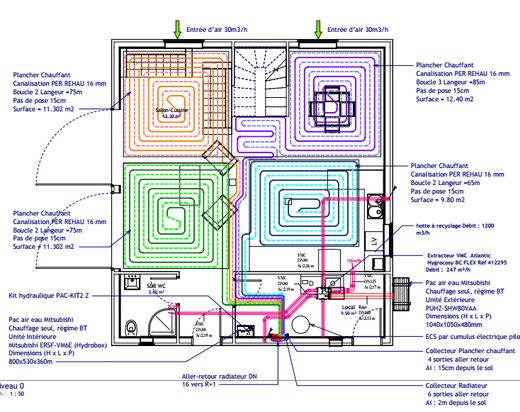

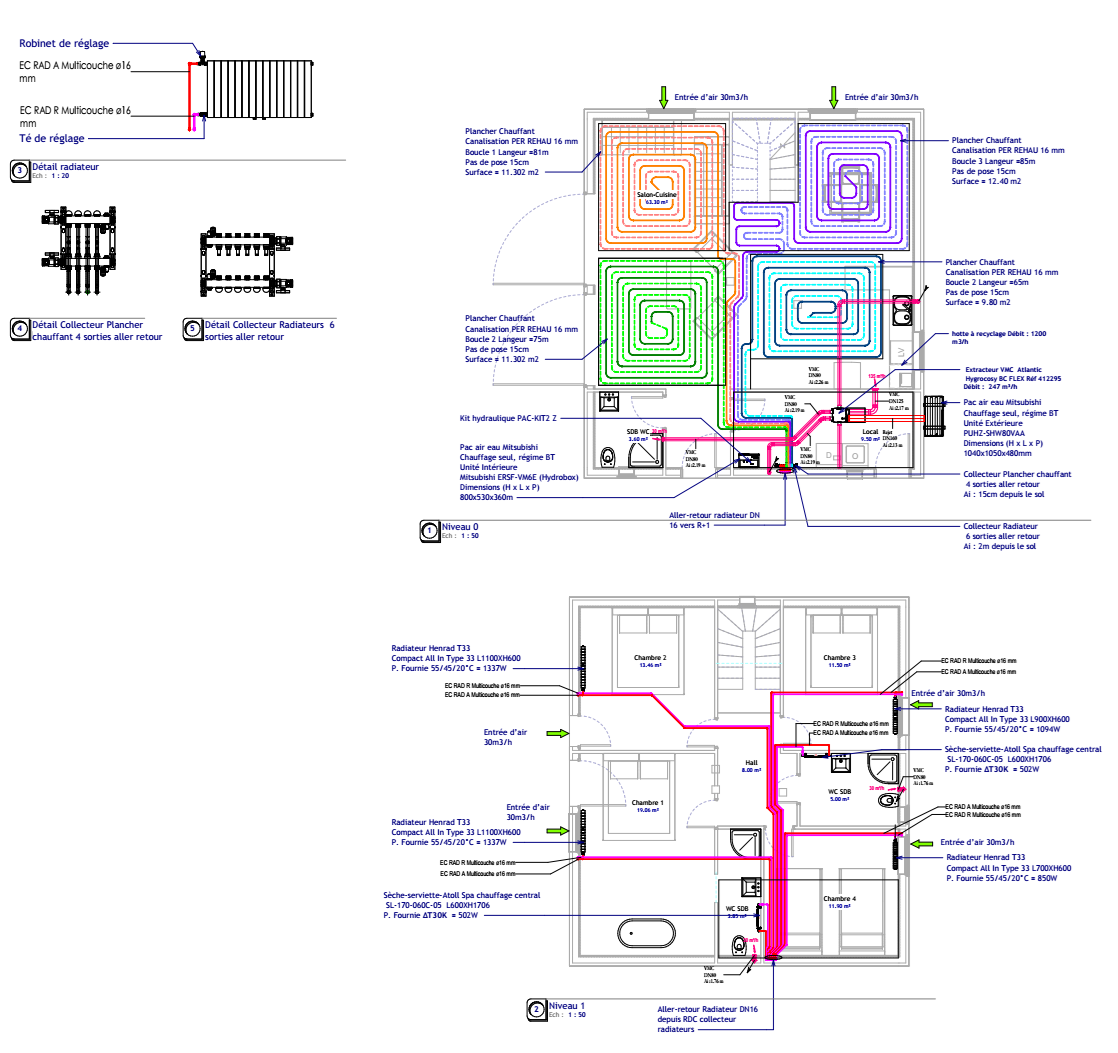

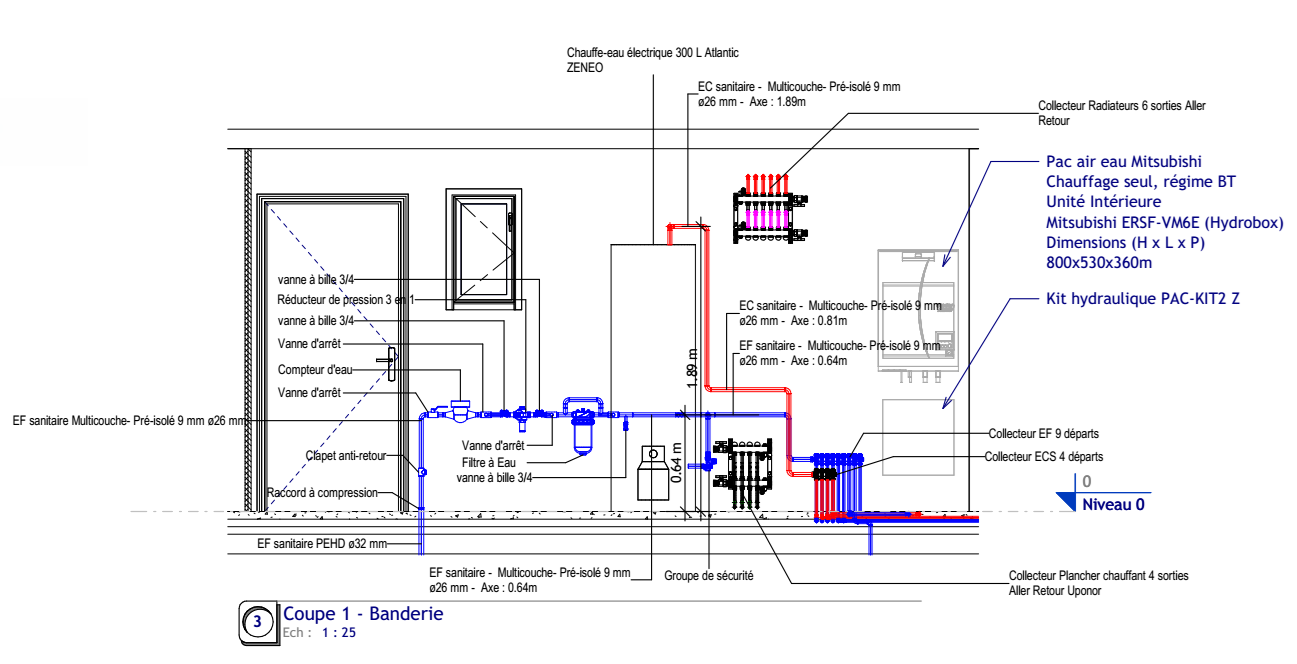

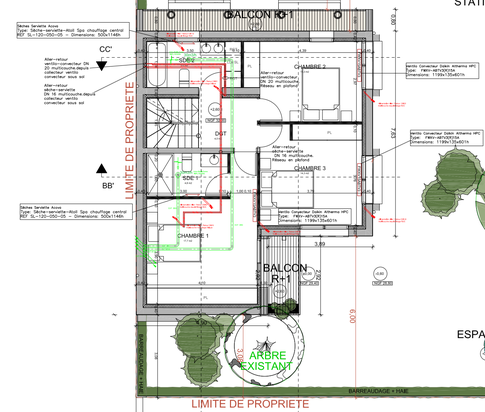

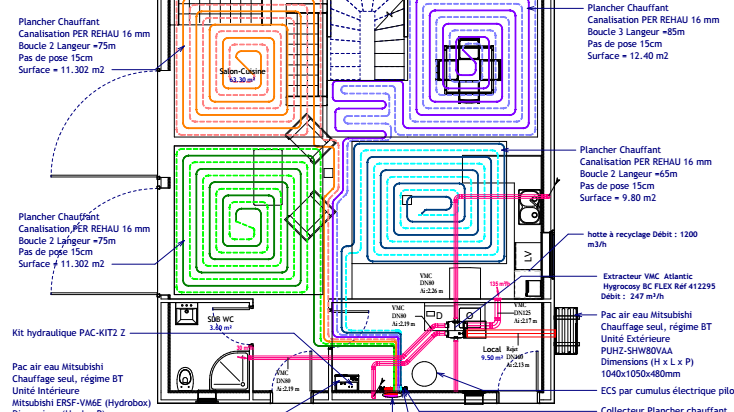

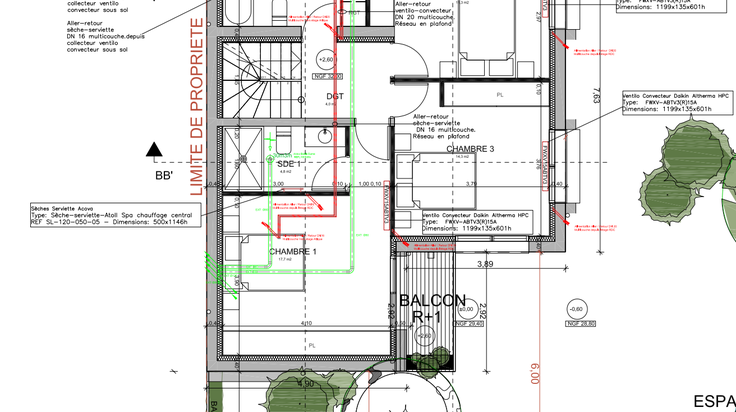

Étude et conception du plan CVC pour un chalet neuf RE2020 en France PAC air/eau, chauffage basse température, plancher chauffant + radiateurs. Inclut plan de calepinage du plancher chauffant, sélection des radiateurs, VMC simple flux, métrage et conseils

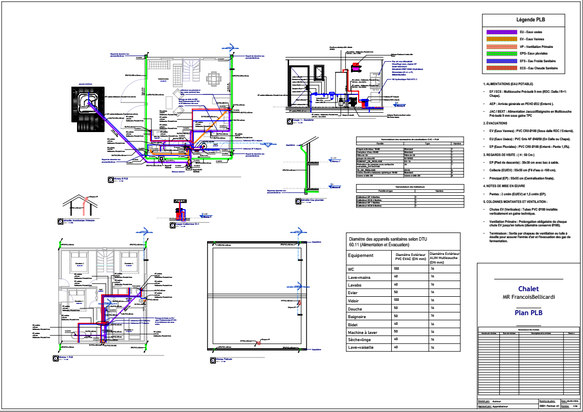

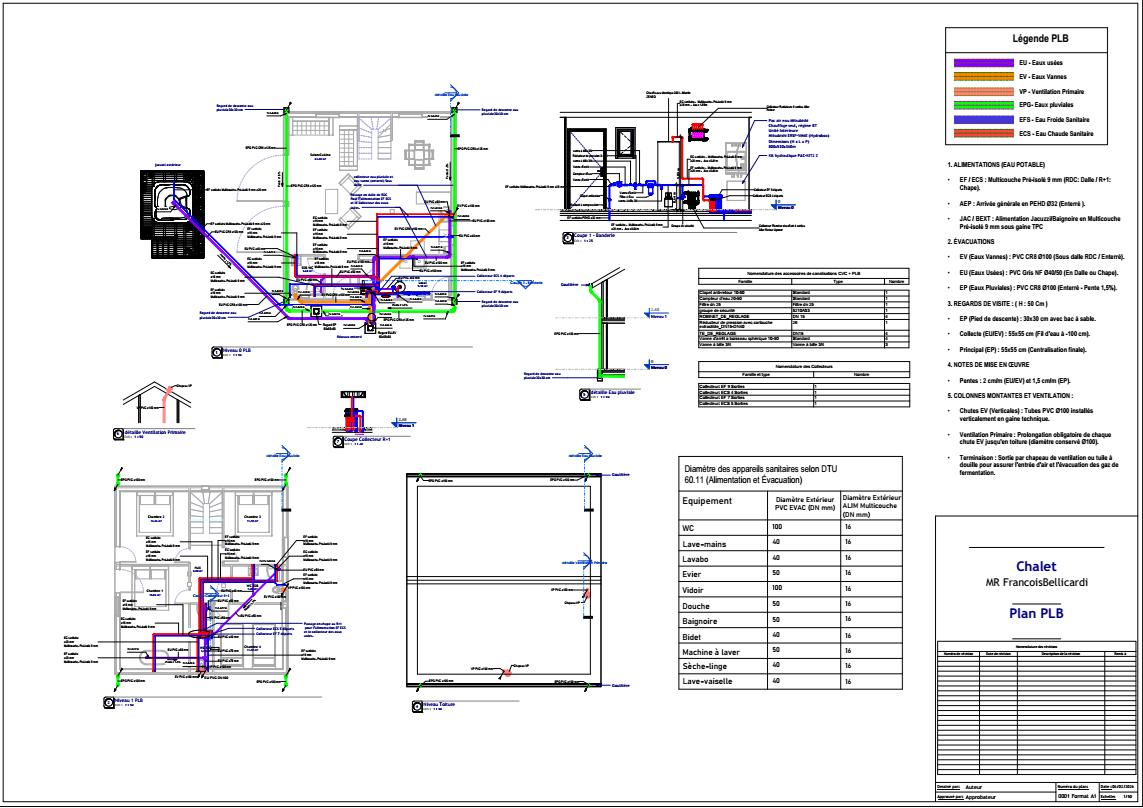

Étude et conception du plan plomberie pour un chalet neuf en France, conformément aux normes et DTU en vigueur. Projet comprenant un chalet en RDC + R+1, avec étude complète de l’alimentation en eau froide et eau chaude sanitaire (ECS), production d’ECS par ballon électrique.

Dimensionnement des réseaux EF/EC, évacuations EU/EV, ventilation primaire, implantation des appareils sanitaires, schémas isométriques et plans d’exécution conformes à la réglementation française.

Étude et conception du plan d’électricité pour un chalet neuf en France, conformément à la norme NF C 15-100 et aux exigences de la RE2020.

Projet comprenant un chalet en RDC + R+1 avec étude complète de l’installation électrique : dimensionnement des circuits, répartition des protections au tableau électrique, schéma unifilaire, schéma d’implantation, mise à la terre, protection différentielle 30 mA, et conformité aux volumes de sécurité (salle de bain).

Intégration des équipements spécifiques (chauffage électrique ou pompe à chaleur, ballon ECS, VMC, borne de recharge éventuelle), calcul du bilan de puissance et optimisation de la puissance d’abonnement.

Plans et documents techniques réalisés conformément aux normes françaises en vigueur pour validation Consuel.

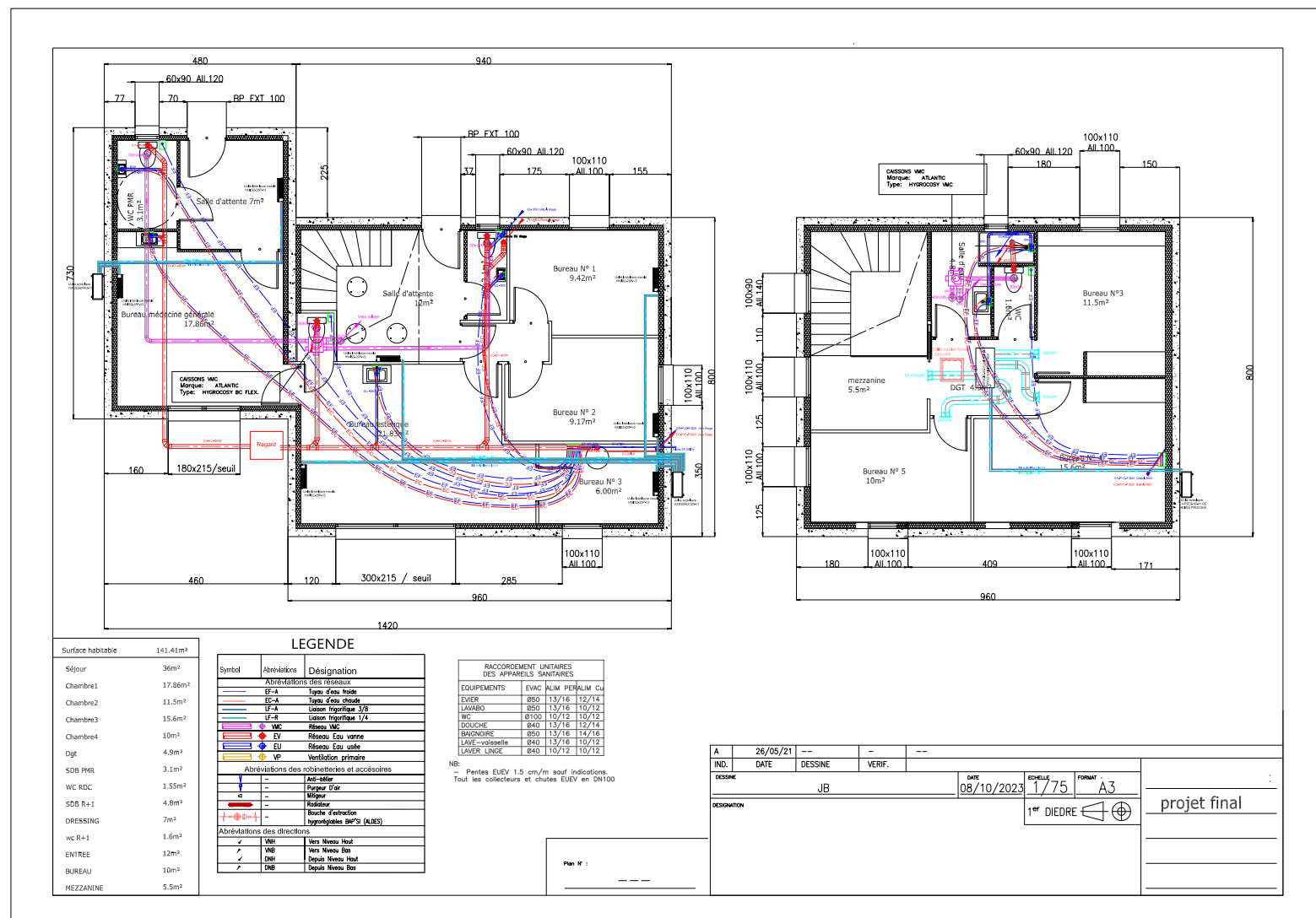

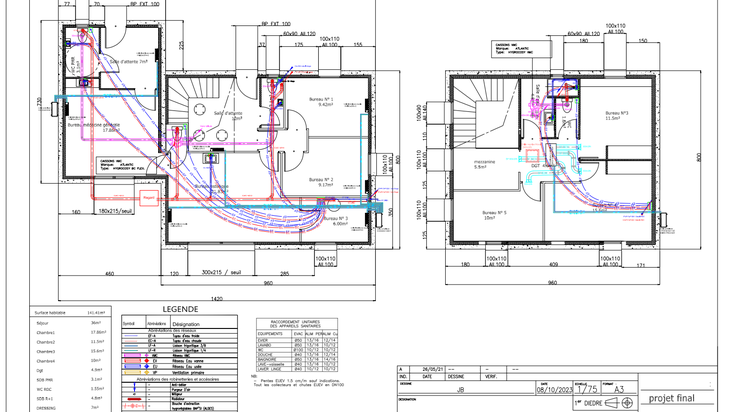

Projet Bureautique en France a impliqué l'étude, la conception et la mise en plan des systèmes CVC et Plomberie avec AutoCAD, en conformité avec les DTU. Les systèmes ont été conçus pour garantir un confort optimal tout en respectant les normes techniques et les exigences réglementaires.

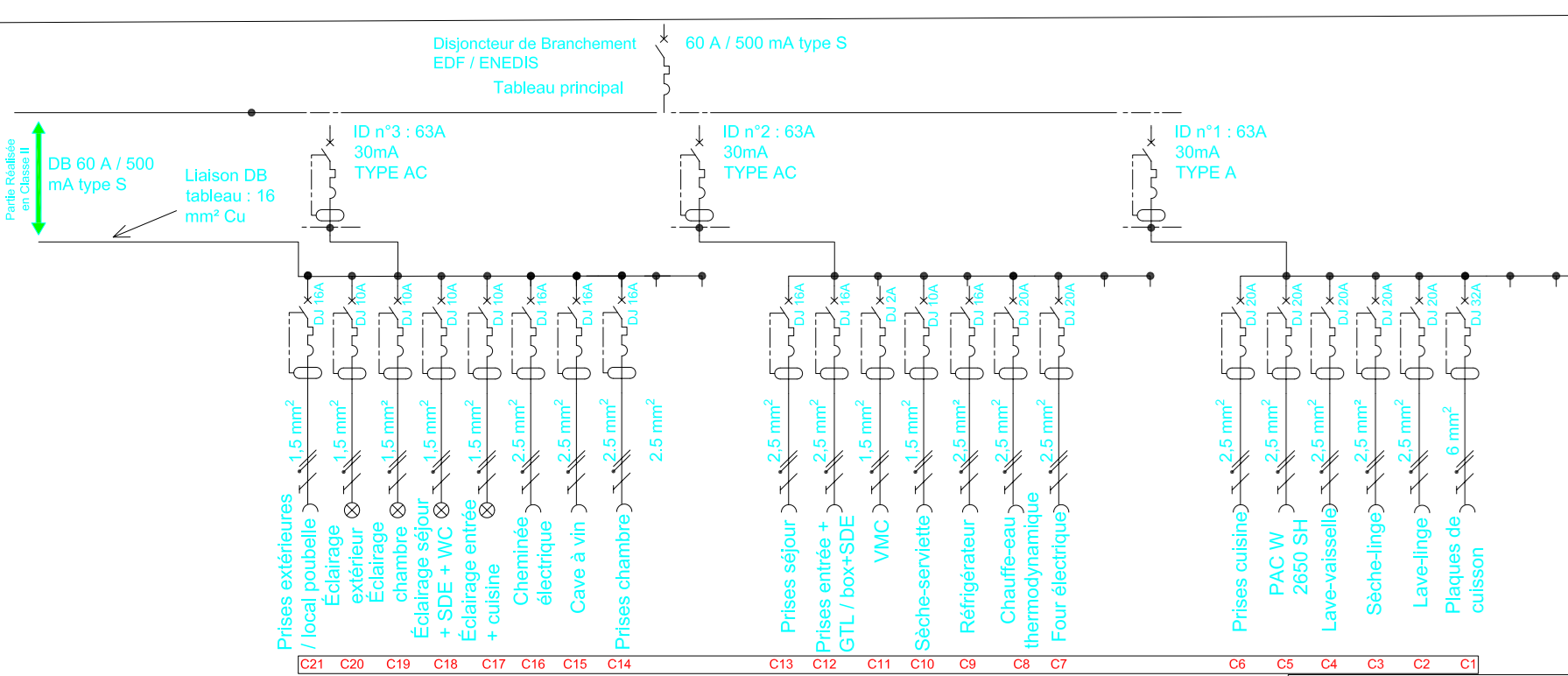

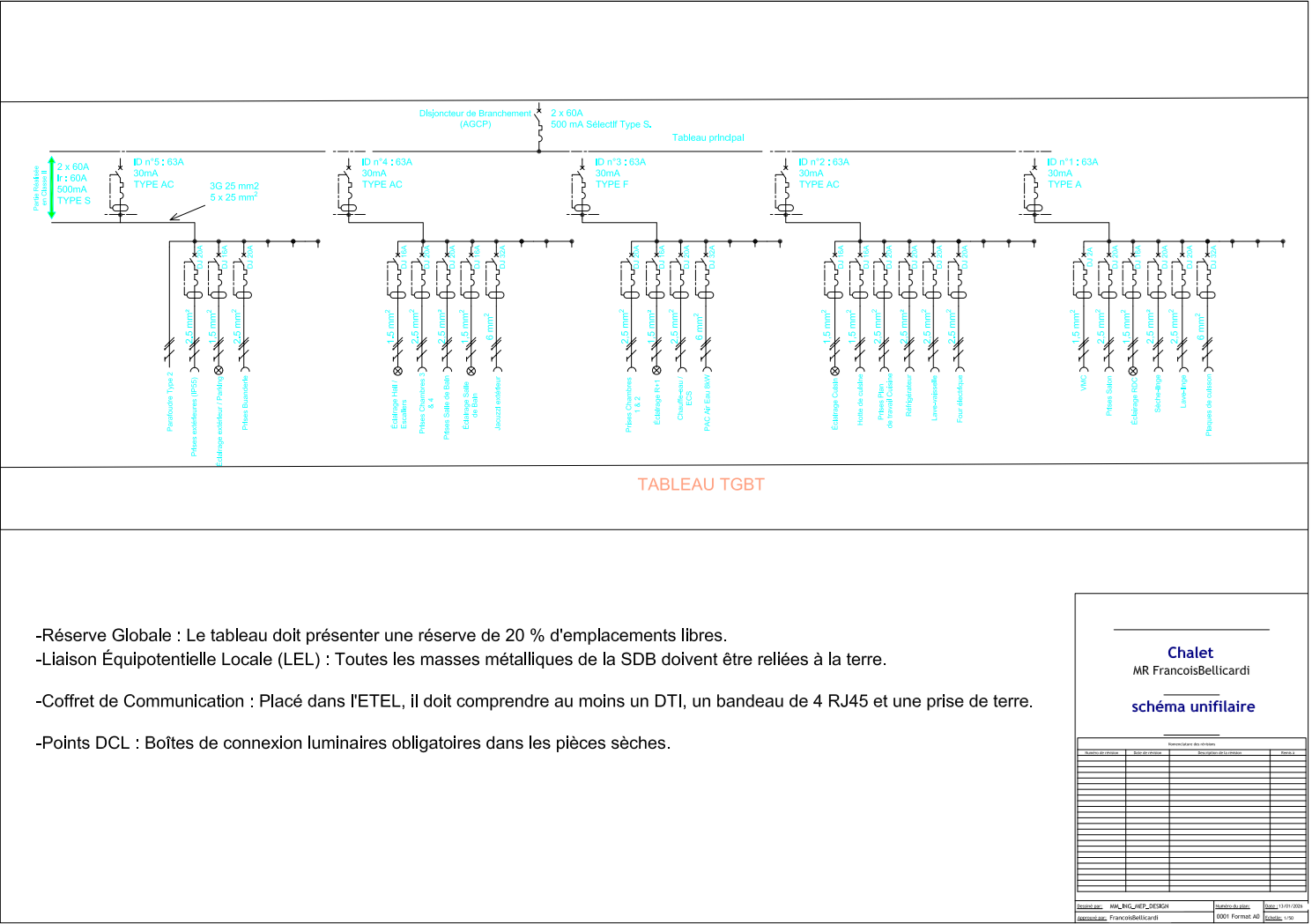

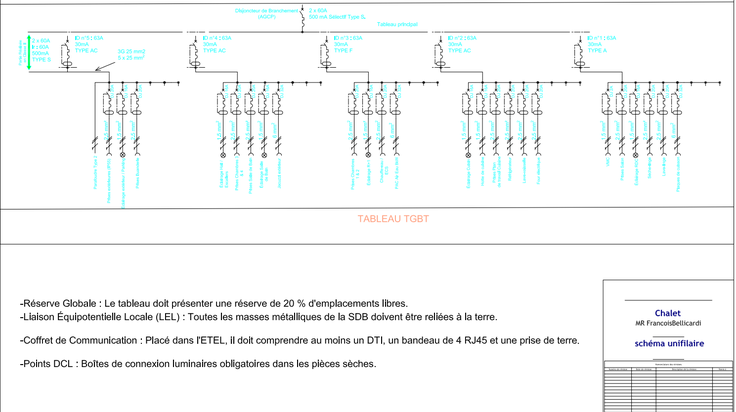

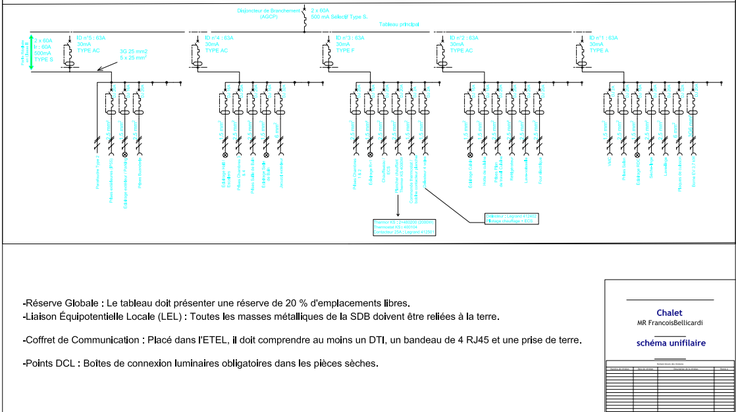

Schéma unifilaire électrique pour chalet neuf en France, conforme à la norme NF C 15-100.

Réalisation du schéma unifilaire détaillé comprenant :

Disjoncteur de branchement et dispositif de coupure générale

Tableau électrique avec répartition sous interrupteurs différentiels 30 mA (type AC / A selon circuits)

Protection par disjoncteurs divisionnaires adaptés à chaque circuit

Circuits spécialisés (plaque de cuisson, chauffe-eau, VMC, chauffage, borne de recharge éventuelle)

Circuits prises et éclairage conformes au nombre minimal réglementaire

Section des conducteurs adaptée (1,5 mm², 2,5 mm², 6 mm², etc.)

Mise à la terre et liaison équipotentielle

Respect des volumes de sécurité en salle d’eau

Schéma conforme aux exigences Consuel et à la réglementation française en vigueur.

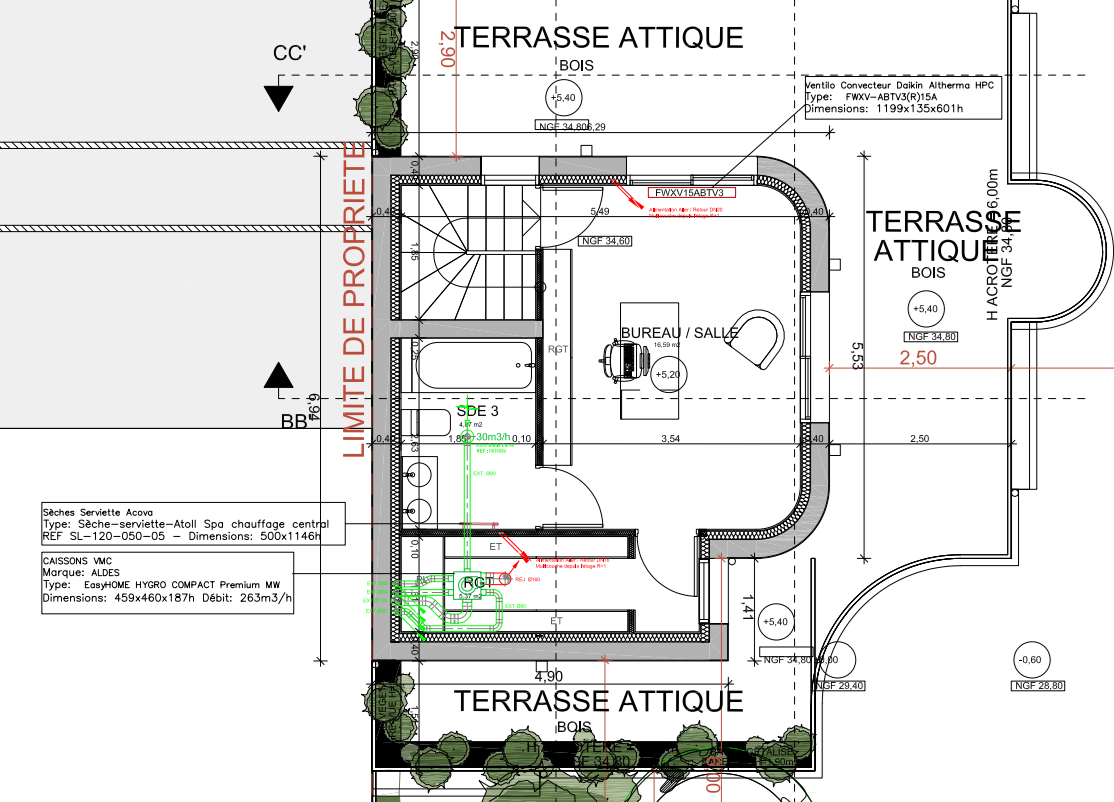

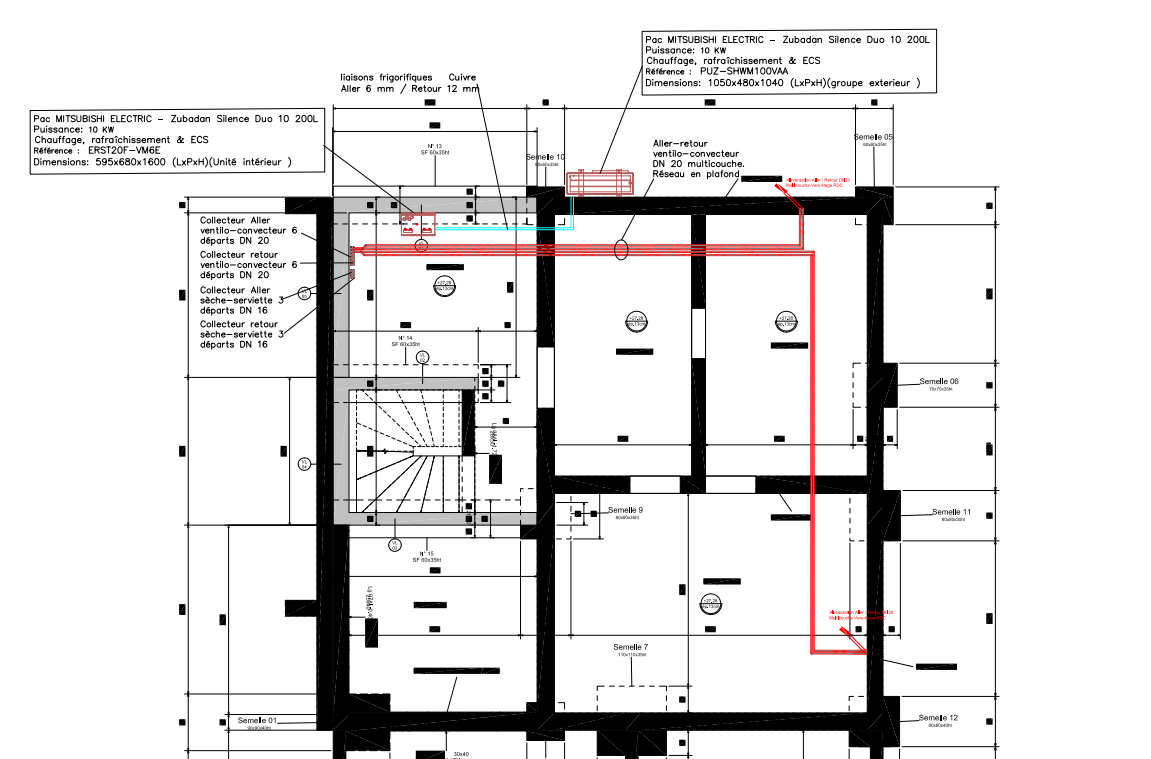

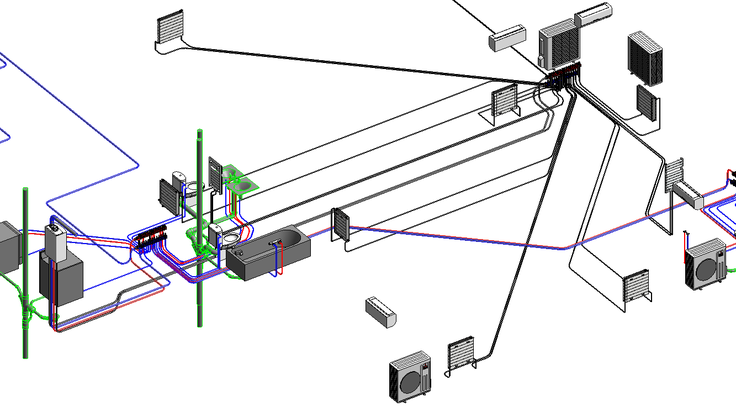

Pour cette maison en rénovation, nous avons choisi un système complet pour un confort optimal. Nous réalisons une étude détaillée, la conception, les calculs nécessaires et fournissons des plans sous AutoCAD. Le système choisi inclut une Pompe à Chaleur Air-Eau Réversible, avec eau chaude sanitaire intégré, ainsi qu’une VMC Simple Flux pour une ventilation efficace. Ce choix garantit à la fois un confort thermique agréable et une performance énergétique maximale.. Le but est de vous offrir un confort thermique tout en optimisant l’efficacité énergétique

Projet maison, étude et dimensionnement, conception d'une PAC air-eau pour chauffage seul, bilan thermique, calcul et sélection des radiateurs et PAC, ainsi que conseils clients.

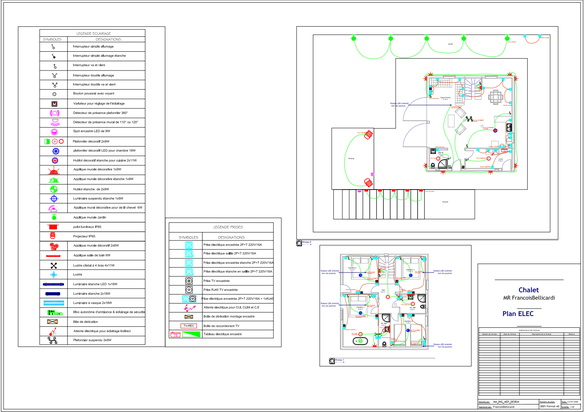

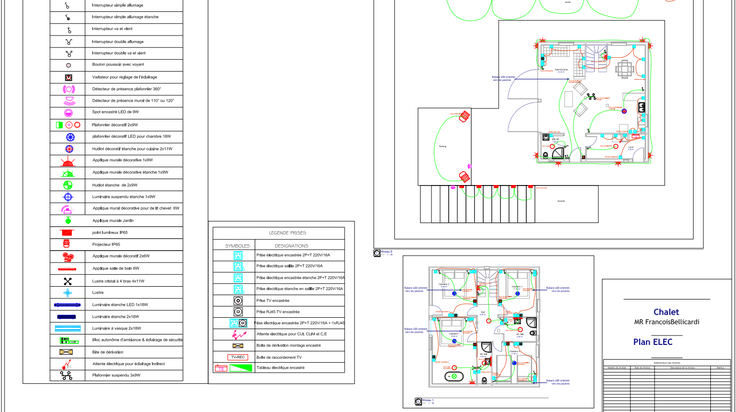

Étude et réalisation du plan d’électricité pour un chalet en France, conforme à la norme NF C 15-100, installation en tout électrique, version occupation 70 jours/an, selon la demande du client.

Le projet comprend le dimensionnement des circuits prises et éclairage, ainsi que les circuits spécialisés : plaque de cuisson, chauffe-eau, VMC, électroménager, radiateurs électriques et plancher chauffant électrique.

Calcul du bilan de puissance, répartition des circuits sous interrupteurs différentiels 30 mA (type AC / A), potection par disjoncteurs divisionnaires adaptés, mise à la terre et respect des volumes de sécurité en salle d’eau.

Élaboration du schéma unifilaire et du plan d’implantation, conformément aux exigences du Consuel et à la réglementation française en vigueur.

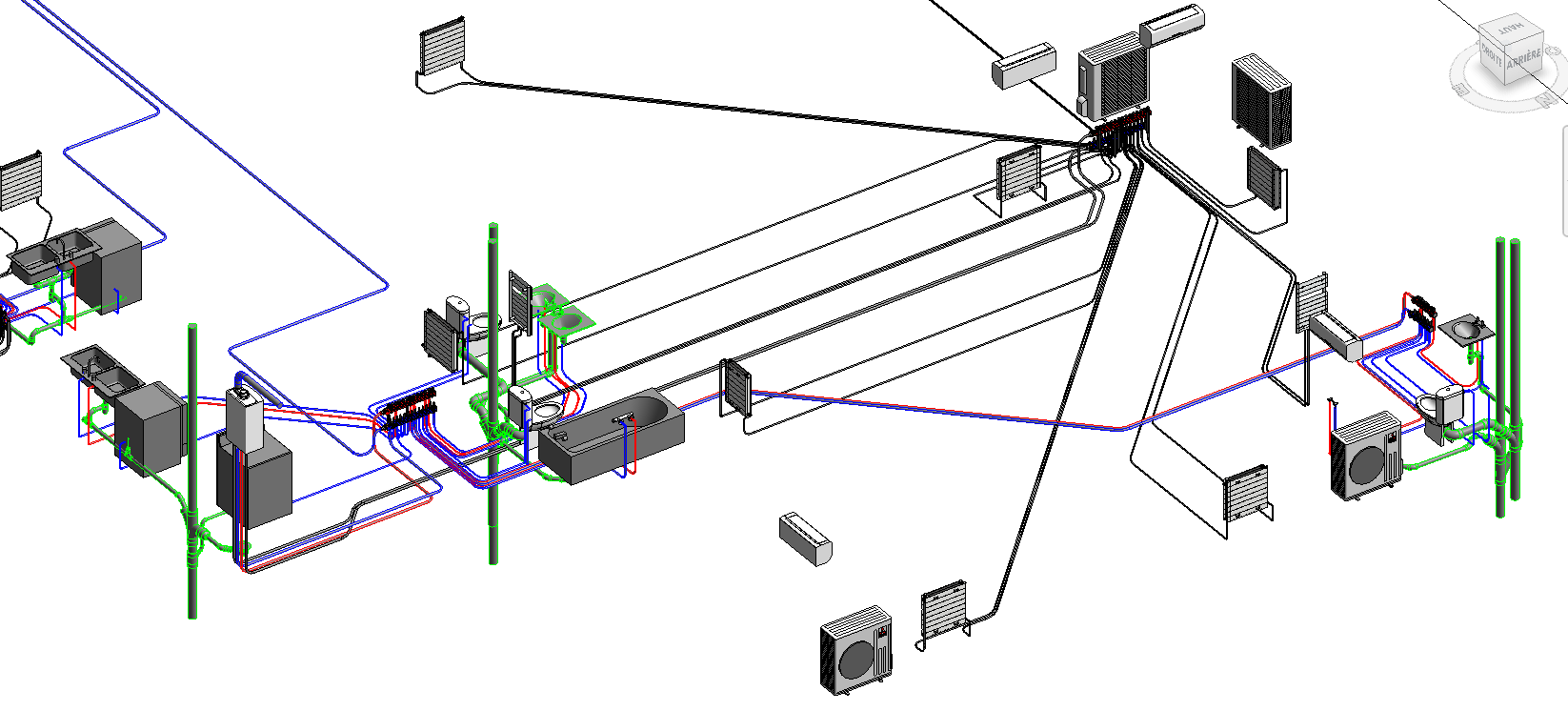

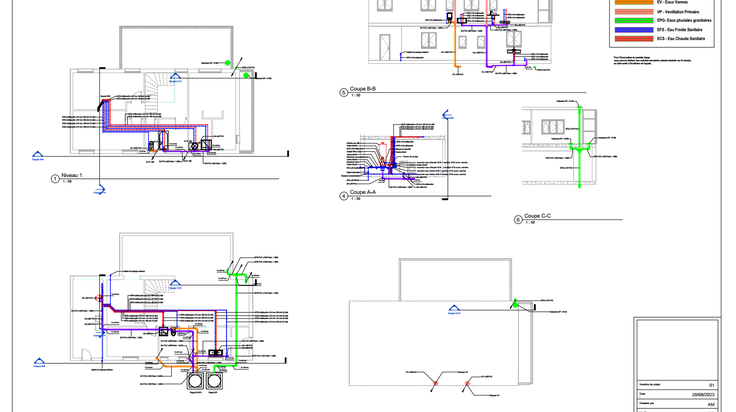

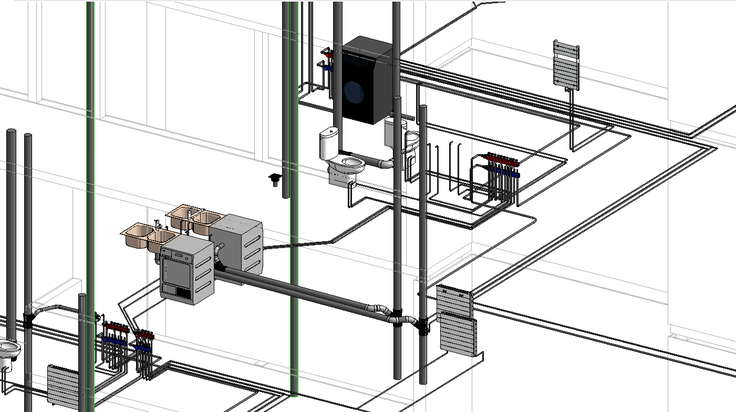

Ce projet de maison individuelle en France a impliqué l'étude et la modélisation des systèmes CVC et Plomberie avec Revit 2022, en conformité avec les DTU. Les systèmes ont été conçus pour garantir le confort tout en respectant les normes techniques.

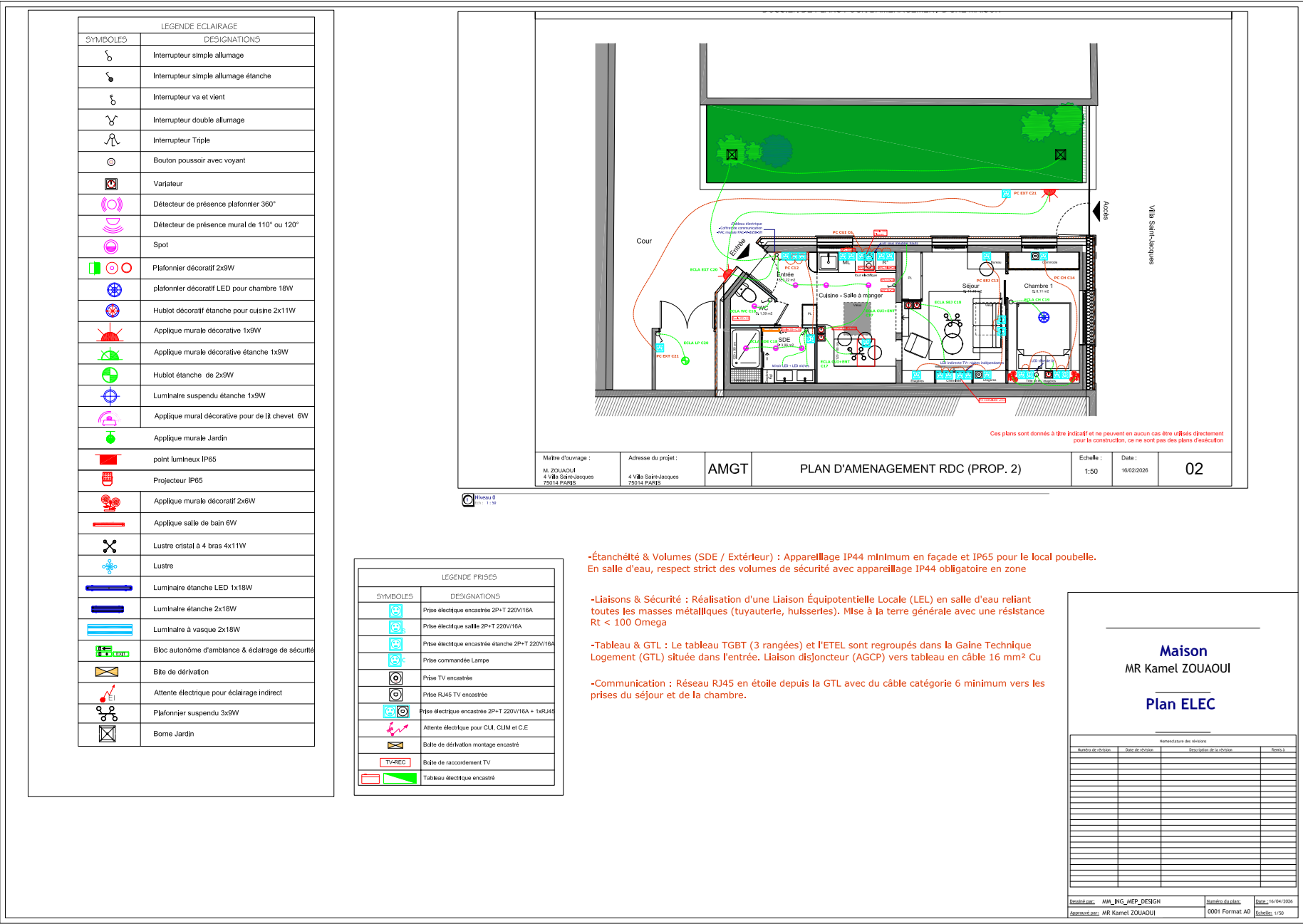

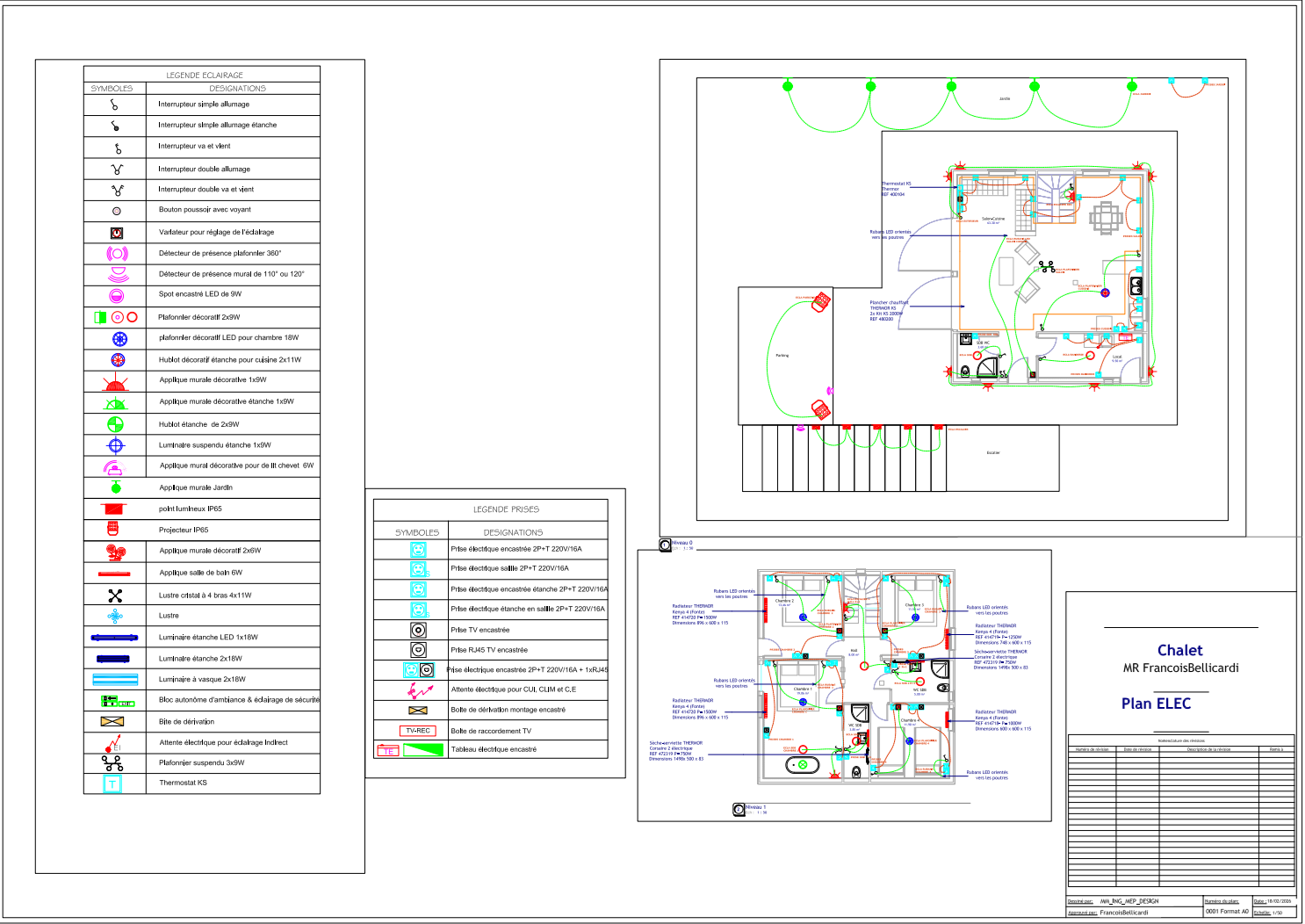

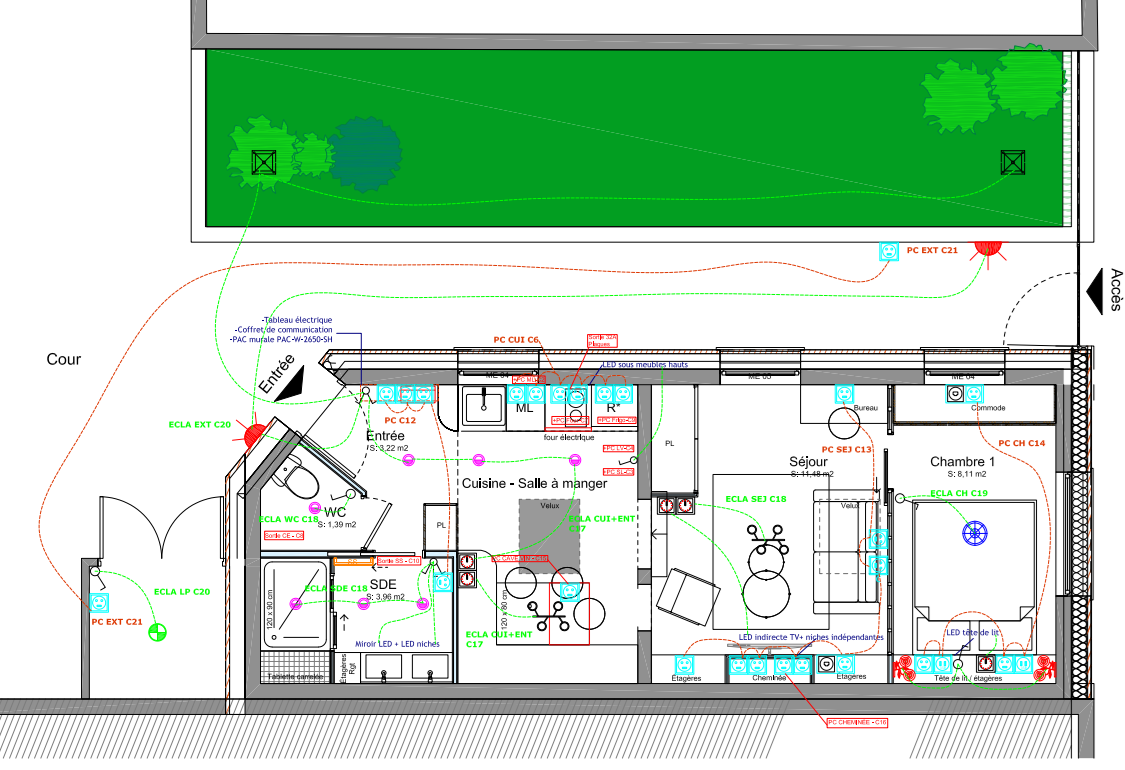

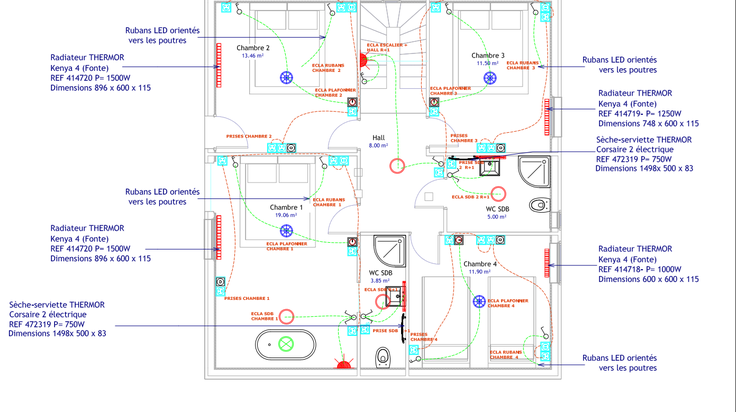

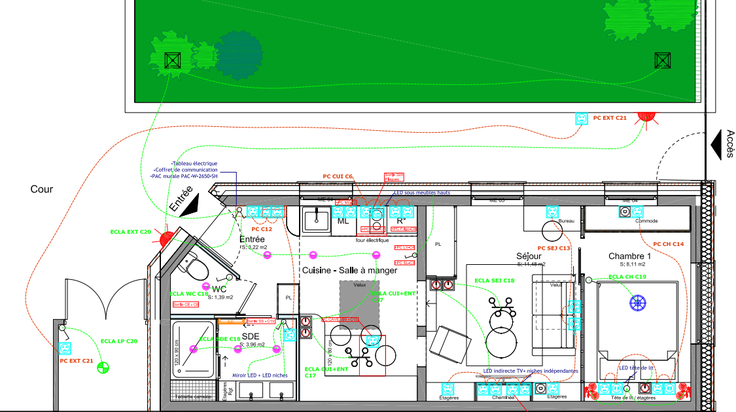

Ce plan présente l’implantation détaillée de l’ensemble des équipements électriques du logement.

Il comprend : -la position précise des prises de courant, -l’implantation des interrupteurs et variateurs, -la localisation des points lumineux, -l’intégration des équipements spécifiques (PAC, électroménager, chauffage, VMC), -les réseaux de communication (RJ45).

Chaque élément est positionné avec précision afin d’optimiser :

-le confort d’utilisation, -l’ergonomie des espaces, -la cohérence avec l’aménagement intérieur.

Ce plan constitue la base d’exécution pour le chantier. ~~ plan électrique plan électrique maison plan d’implantation électrique schéma unifilaire schéma unifilaire maison électricité bâtiment étude électrique conception électrique installation électrique tableau électrique mise aux normes électrique norme NF C 15-100 NF C 15-100 conformité Consuel dossier électrique bilan de puissance dimensionnement électrique répartition circuits électriques disjoncteur électrique

Description

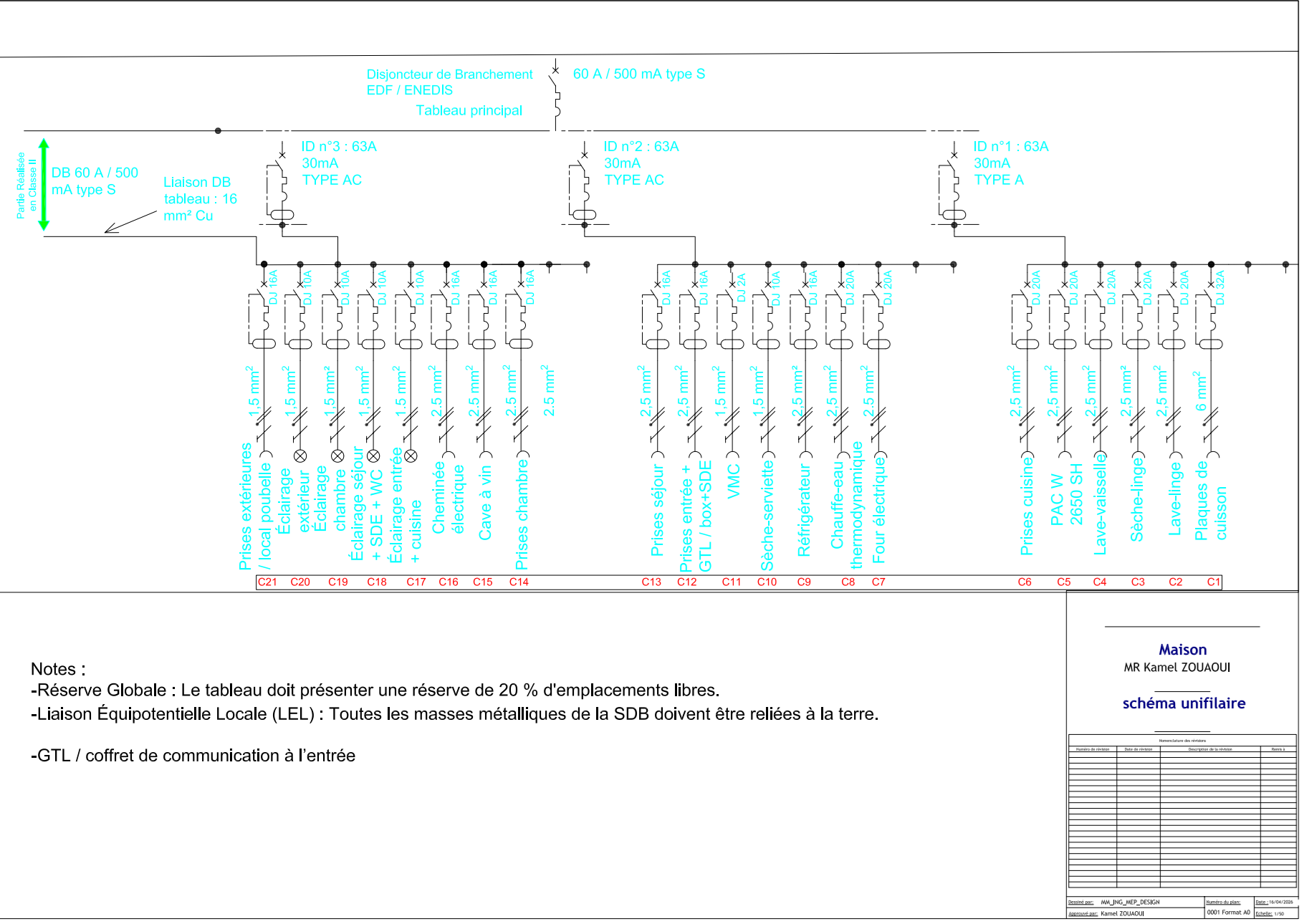

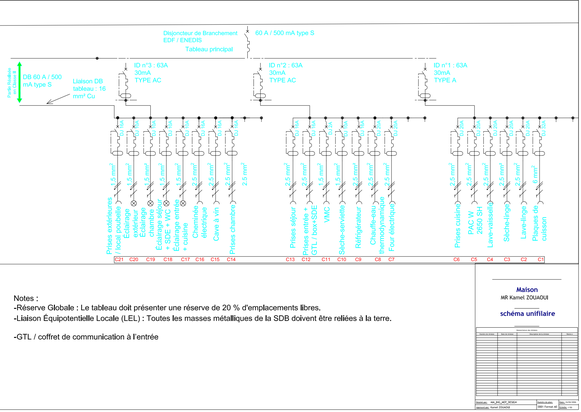

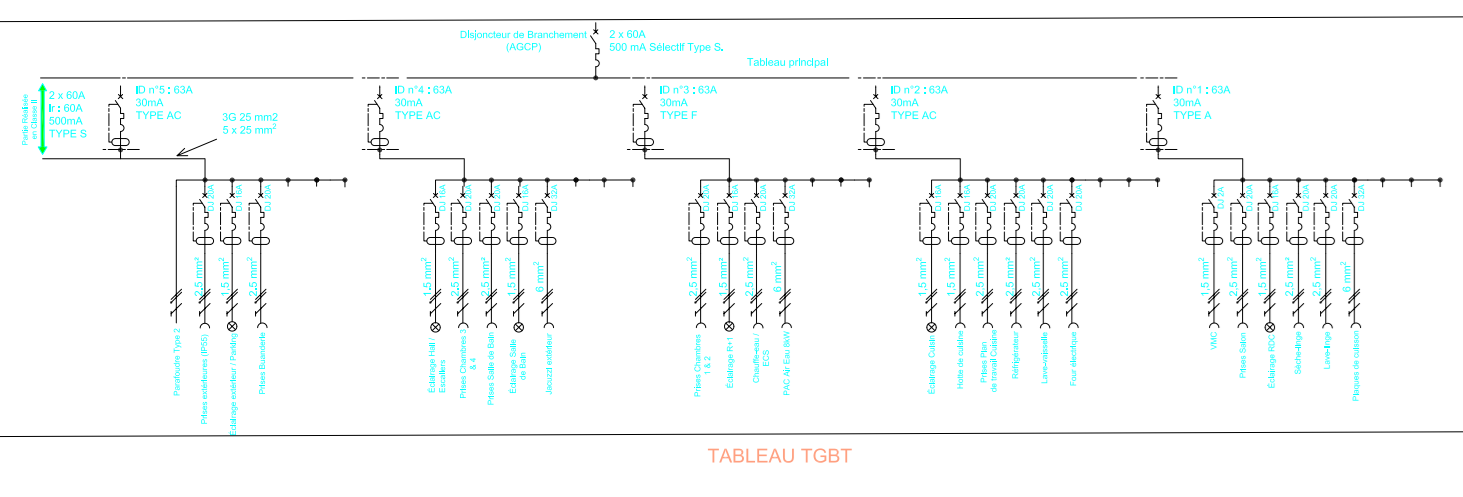

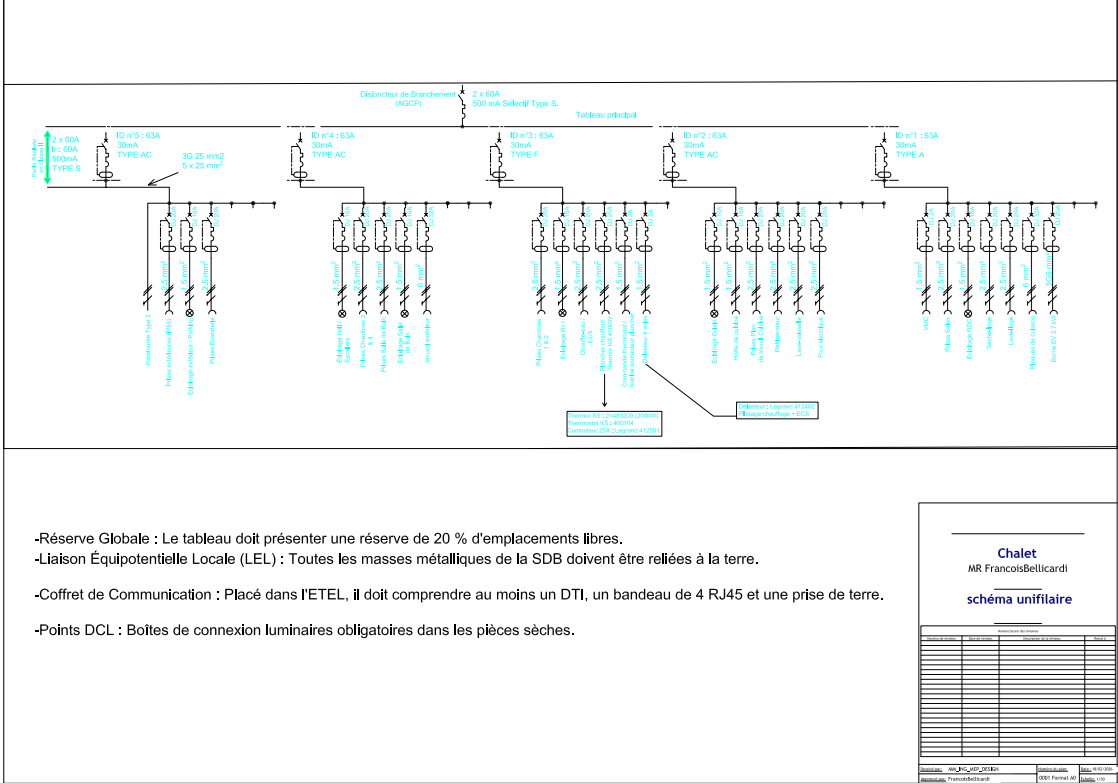

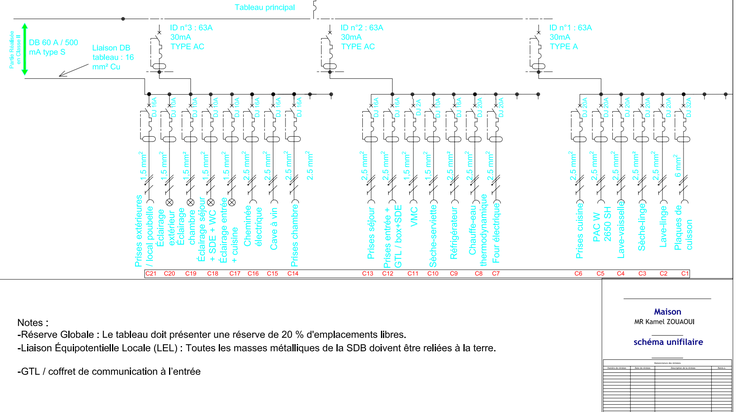

Le schéma unifilaire présente l’organisation complète du tableau électrique du logement.

Il détaille :

la répartition des circuits (prises, éclairage, équipements spécialisés), les protections électriques (disjoncteurs, interrupteurs différentiels), les sections de câbles utilisées, la structuration du tableau en plusieurs rangées, la réserve modulaire conforme aux exigences de la norme.

L’installation a été conçue conformément à la norme NF C 15-100, garantissant :

la sécurité des personnes, la protection des équipements, une installation évolutive et fiable.

plan électrique plan électrique maison plan d’implantation électrique schéma unifilaire schéma unifilaire maison électricité bâtiment étude électrique conception électrique installation électrique tableau électrique mise aux normes électrique norme NF C 15-100 conformité Consuel dossier électrique bilan de puissance dimensionnement électrique répartition circuits électriques disjoncteur électrique

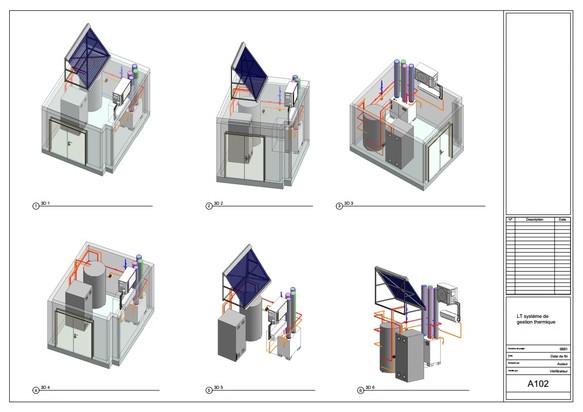

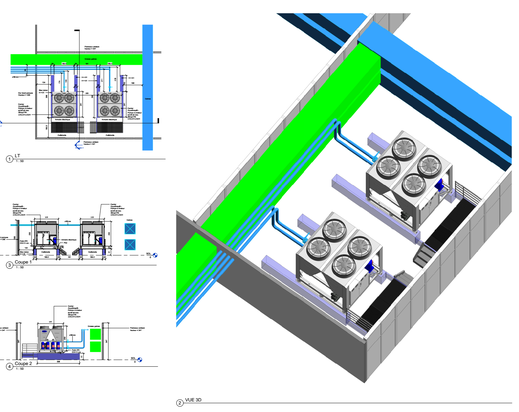

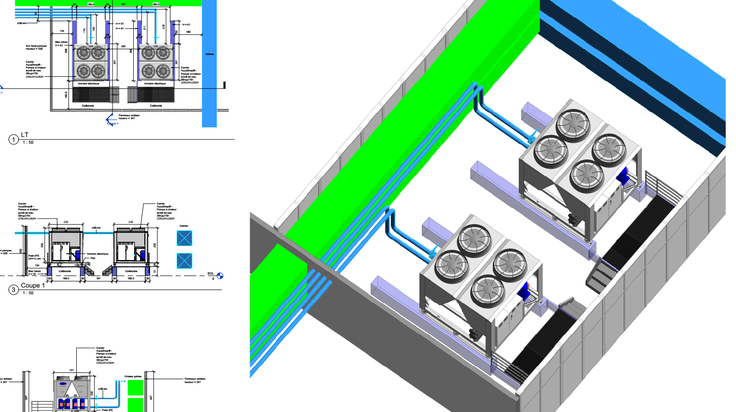

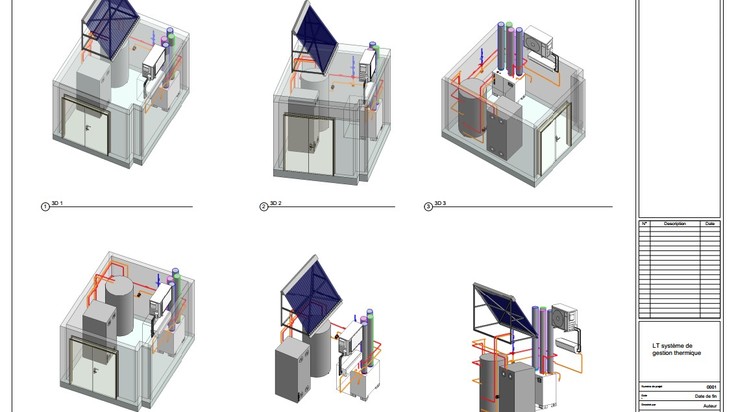

Conception d'un système de gestion thermique pour un local technique en utilisant Revit 2024, avec la création de familles sur mesure selon les fiches techniques. L'objectif était d'optimiser la température et l'humidité tout en assurant une gestion énergétique efficace.

Modélisation 3D Local Technique carrier + animation 3D Lien Animation Vidéo : https://www.youtube.com/watch?v=5JxG_KSJasg

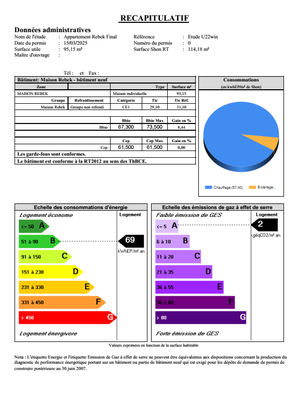

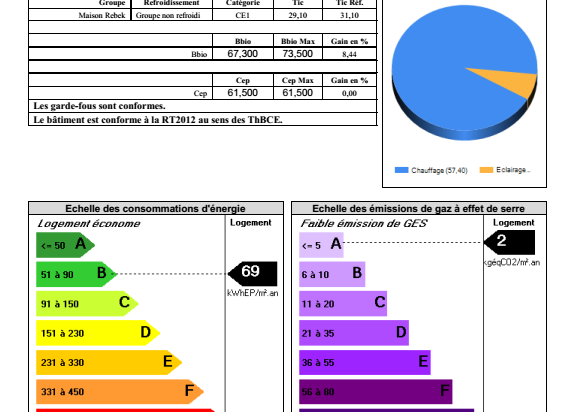

Calcul RT2012 et sélection des radiateurs et PAC air-eau chauffage seul.

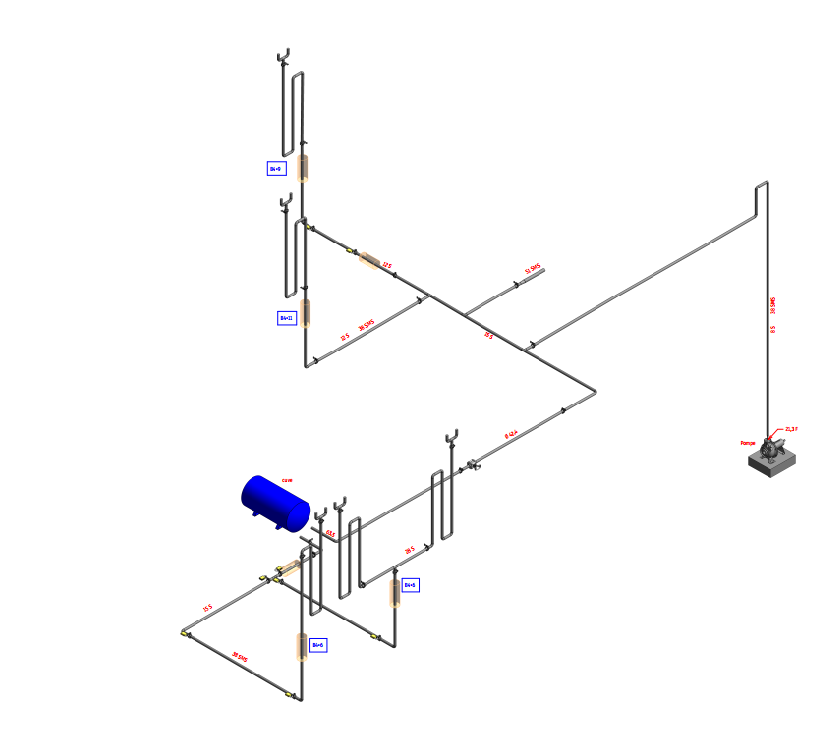

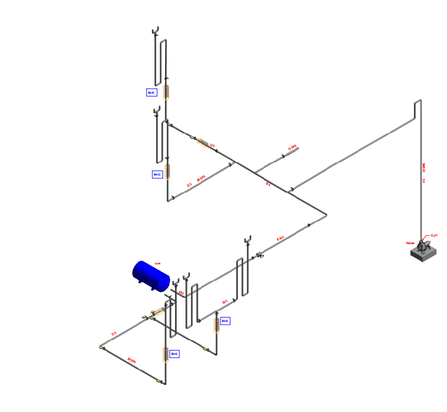

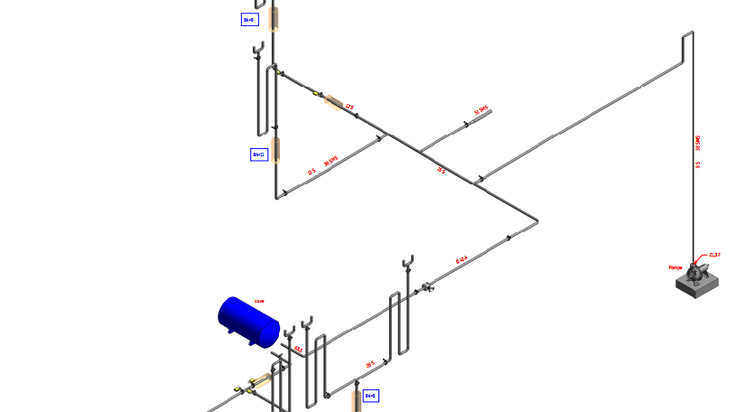

Réalisation d'un schéma de principe isométrique pour un collecteur en inox 316L CLAMP, destiné à un laboratoire en France, en respectant les spécifications techniques et les normes en vigueur. ISO - isométrique - isométrique plb - isométrique tuyauterie

Schéma électrique réalisé selon la demande du client, conforme à la norme NF C 15-100.

Le schéma comprend la protection générale, la répartition sous interrupteurs différentiels 30 mA (type AC / A), les disjoncteurs divisionnaires adaptés à chaque circuit, ainsi que les circuits spécialisés (chauffage électrique, plancher chauffant, chauffe-eau, électroménager, etc.).

Dimensionnement des sections de câbles, mise à la terre, respect des volumes de sécurité et conformité aux exigences Consuel, selon les besoins spécifiques du client.

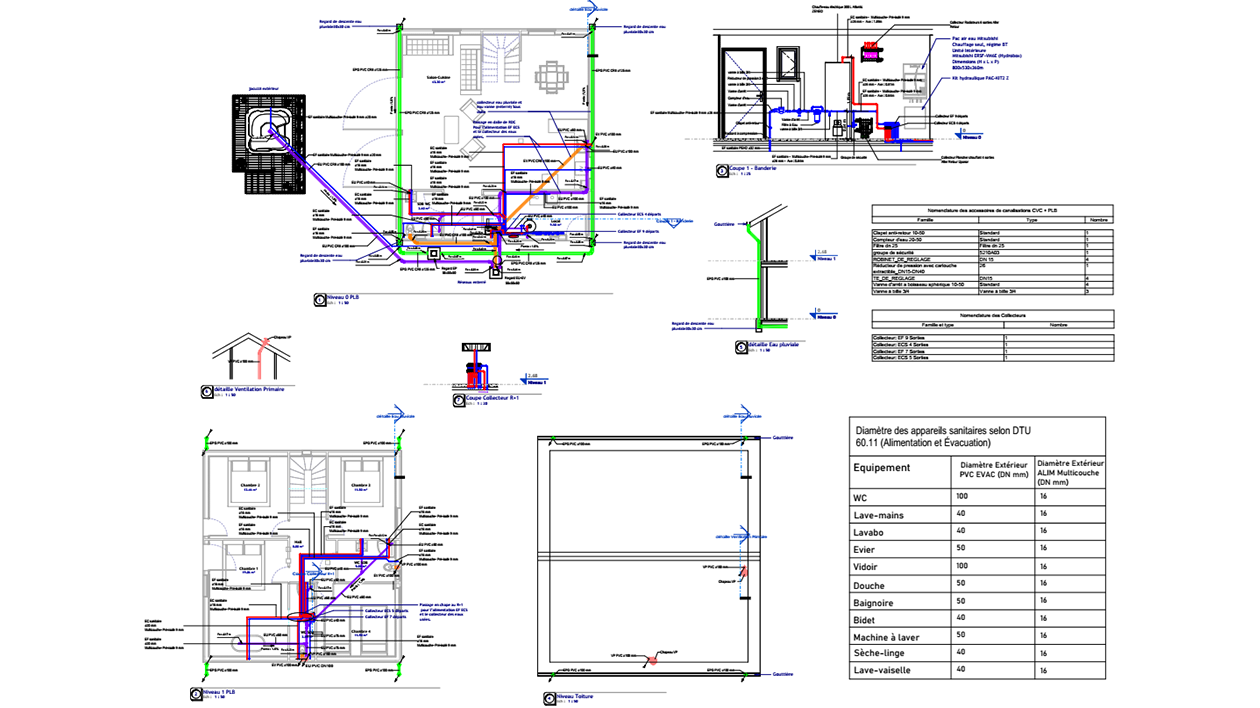

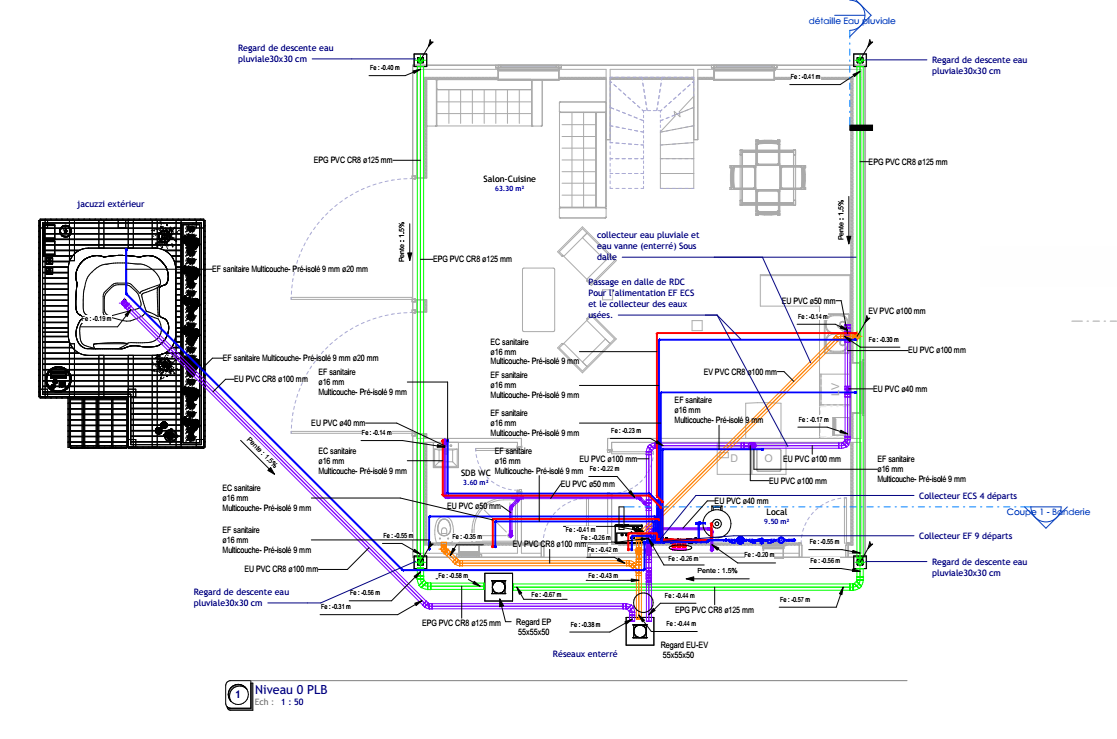

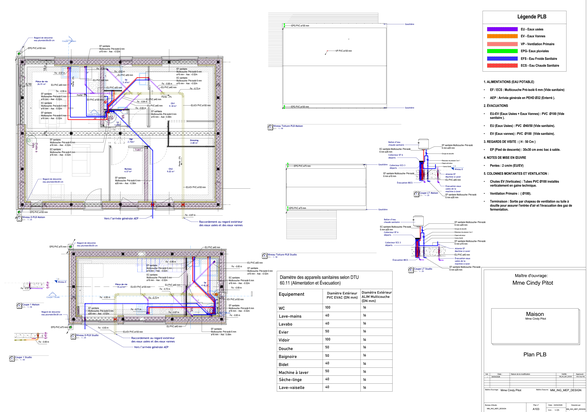

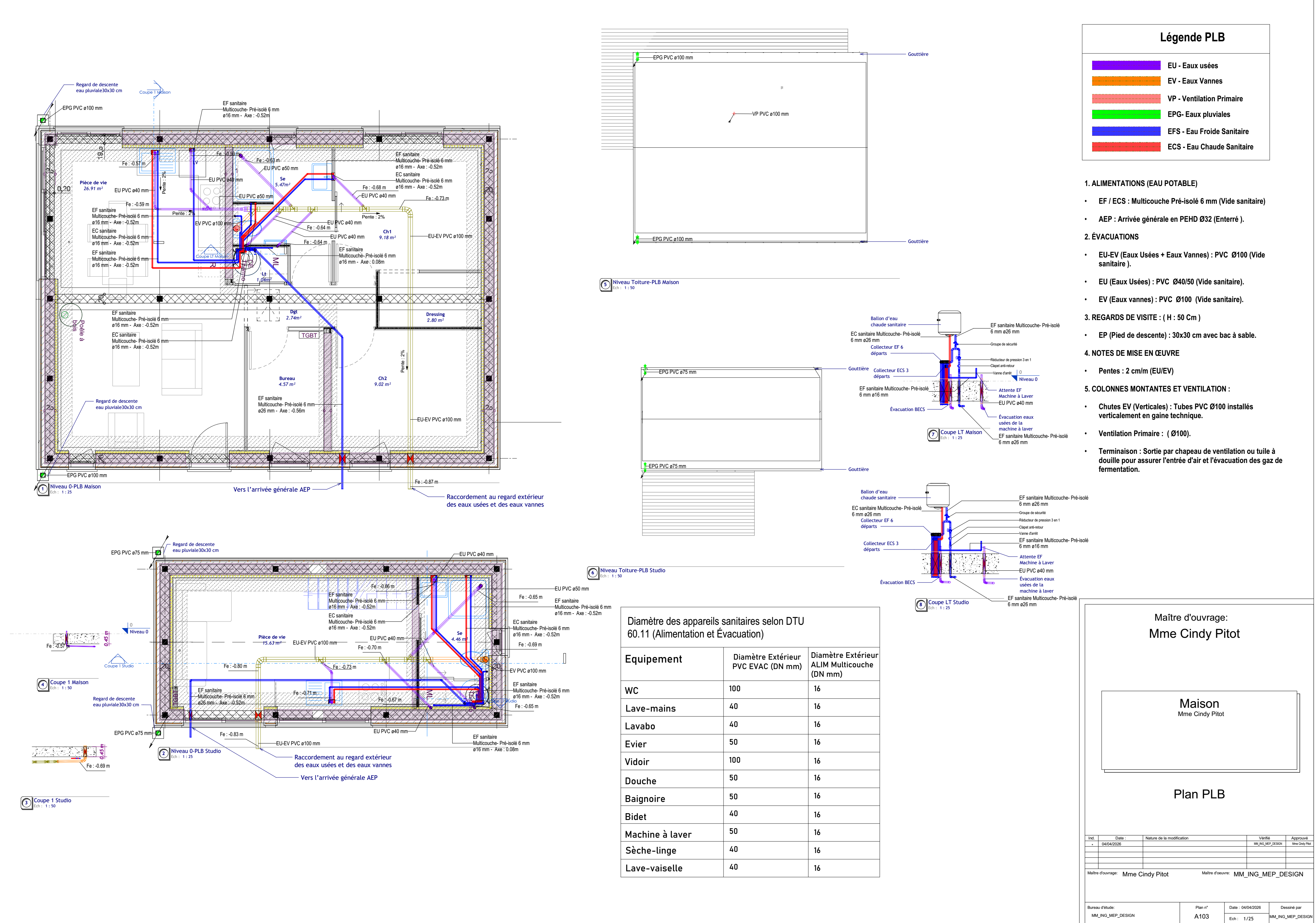

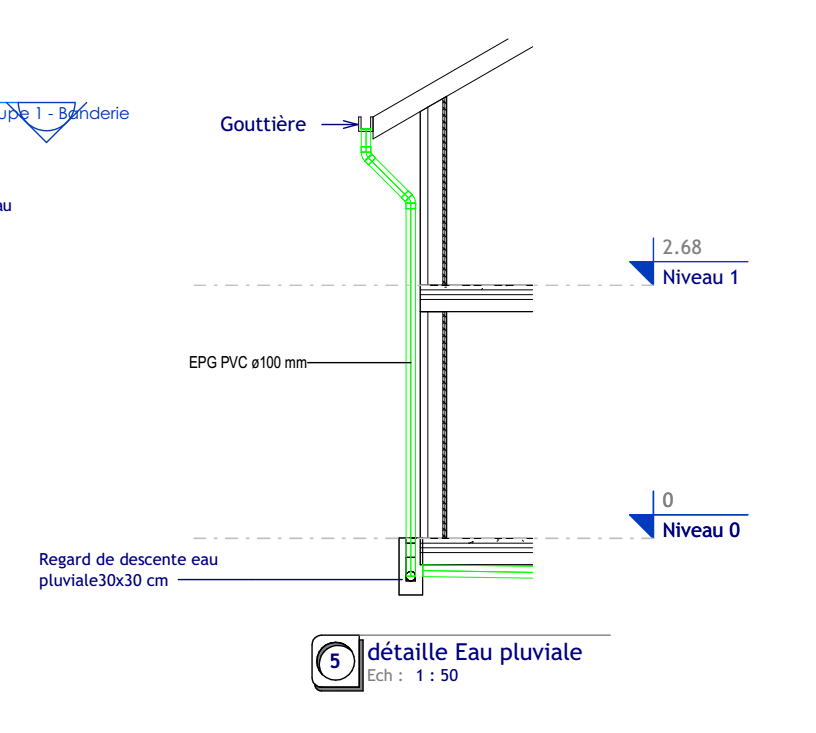

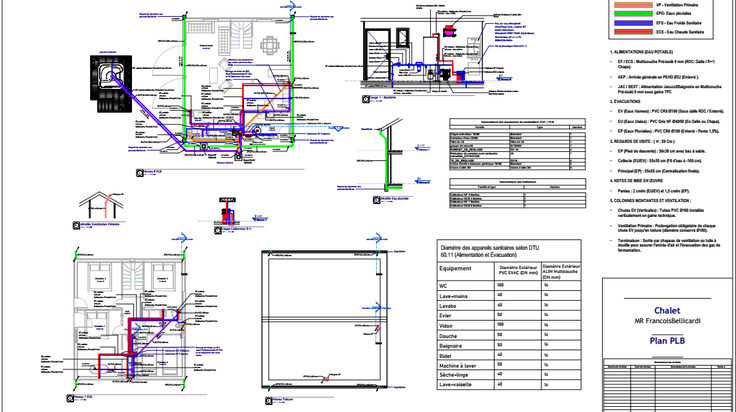

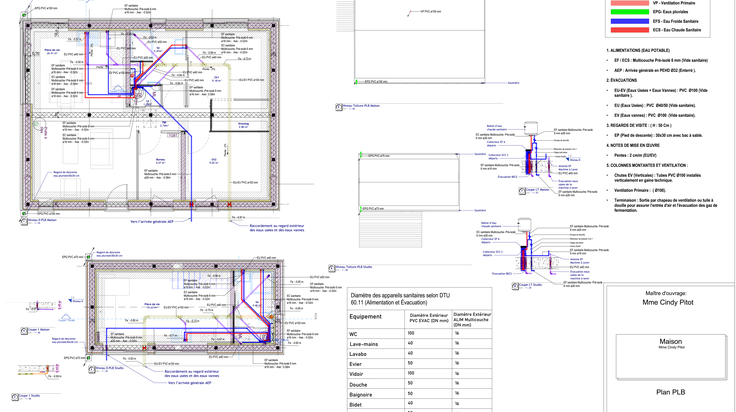

Réalisation d’un plan plomberie complet pour une maison et studio , incluant EF (eau froide), ECS (eau chaude sanitaire) et évacuations EU/EV, conforme aux normes DTU France.

✔ Implantation équipements sanitaires (cuisine, SDB, WC, buanderie) ✔ Dimensionnement des canalisations ✔ Respect des pentes d’évacuation ✔ Optimisation du réseau plomberie

📁 Livrables : plan plomberie détaillé + schéma réseau

plan plomberie plomberie maison plan plomberie DTU EF ECS évacuation réseau plomberie dimensionnement plomberie norme DTU France installation sanitaire évacuation EU EV plomberie bâtiment plan technique plomberie freelance plomberie

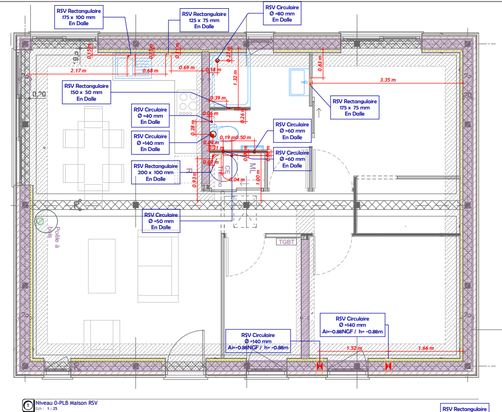

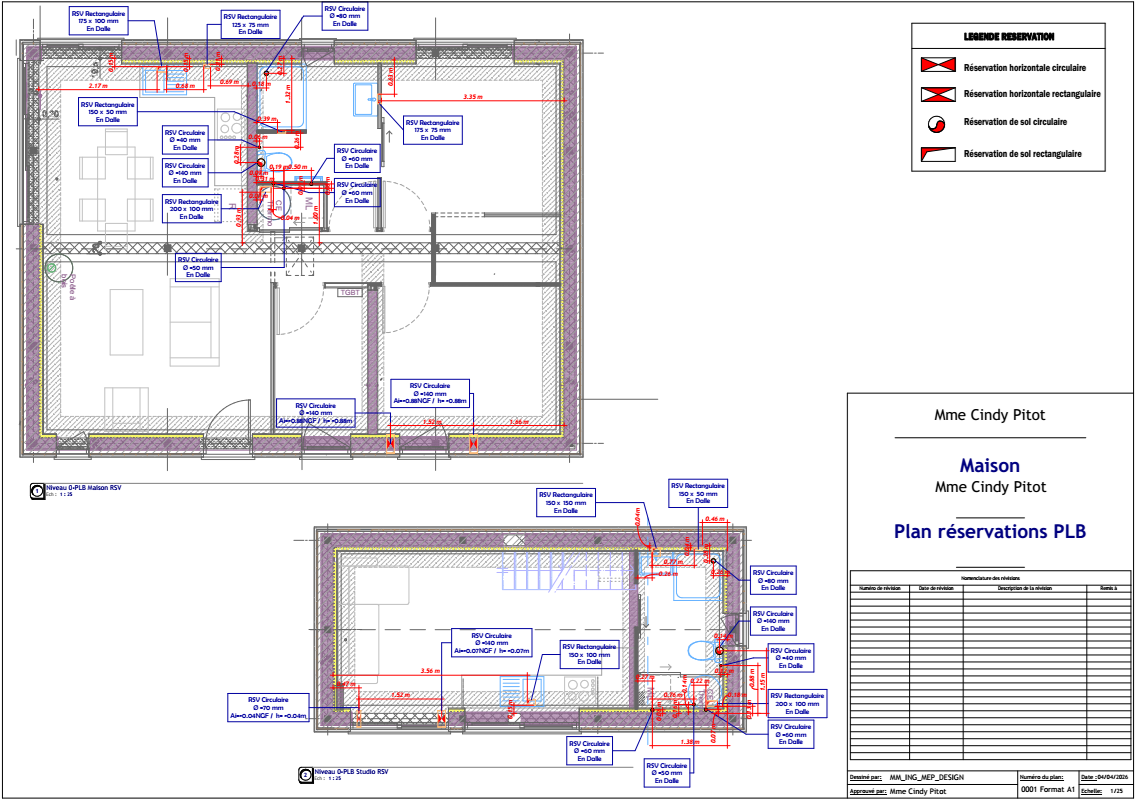

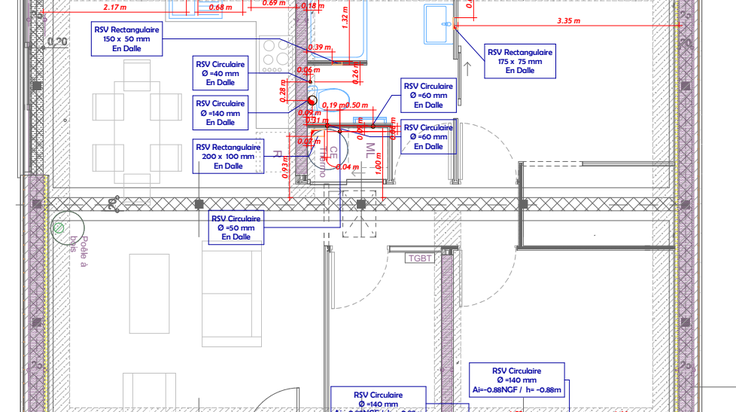

Réalisation d’un plan de réservation plomberie pour une maison et studio , permettant d’anticiper les percements, passages de gaines et réseaux EF / ECS / évacuations, conforme aux normes DTU France.

✔ Localisation précise des réservations (dalles, murs) ✔ Coordination avec gros œuvre et architecture ✔ Passage des réseaux plomberie optimisé ✔ Respect des diamètres et contraintes techniques

📁 Livrable : plan réservation clair et exploitable chantier

plan réservation plomberie réservation plomberie maison plan percement plomberie passage réseaux plomberie EF ECS évacuation réseau plomberie maison DTU plomberie plan technique plomberie coordination gros œuvre réservation dalle plomberie plomberie bâtiment freelance plomberie

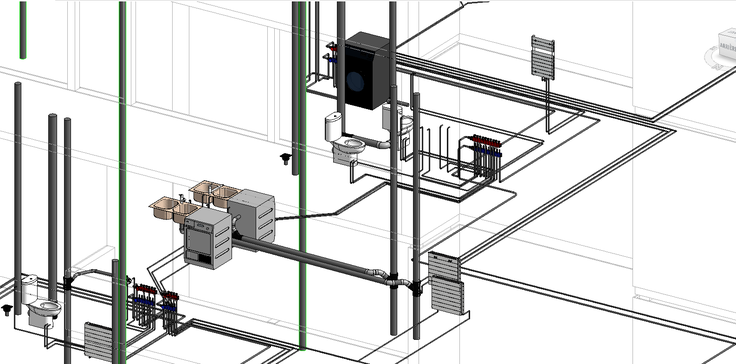

Ce projet concerne la modélisation et l’étude des systèmes de plomberie pour des logements en France. Réalisé avec Revit 2023, L’étude inclut le dimensionnement des réseaux d’eau froide, d’eau chaude sanitaire, d’évacuation et de ventilation, afin d’assurer une performance optimale et une conformité aux réglementations françaises. Les livrables comprennent des plans détaillés en 2D et 3D, des coupes, des fichiers IFC pour l’interopérabilité, ainsi que des vues spécifiques des installations de plomberie.

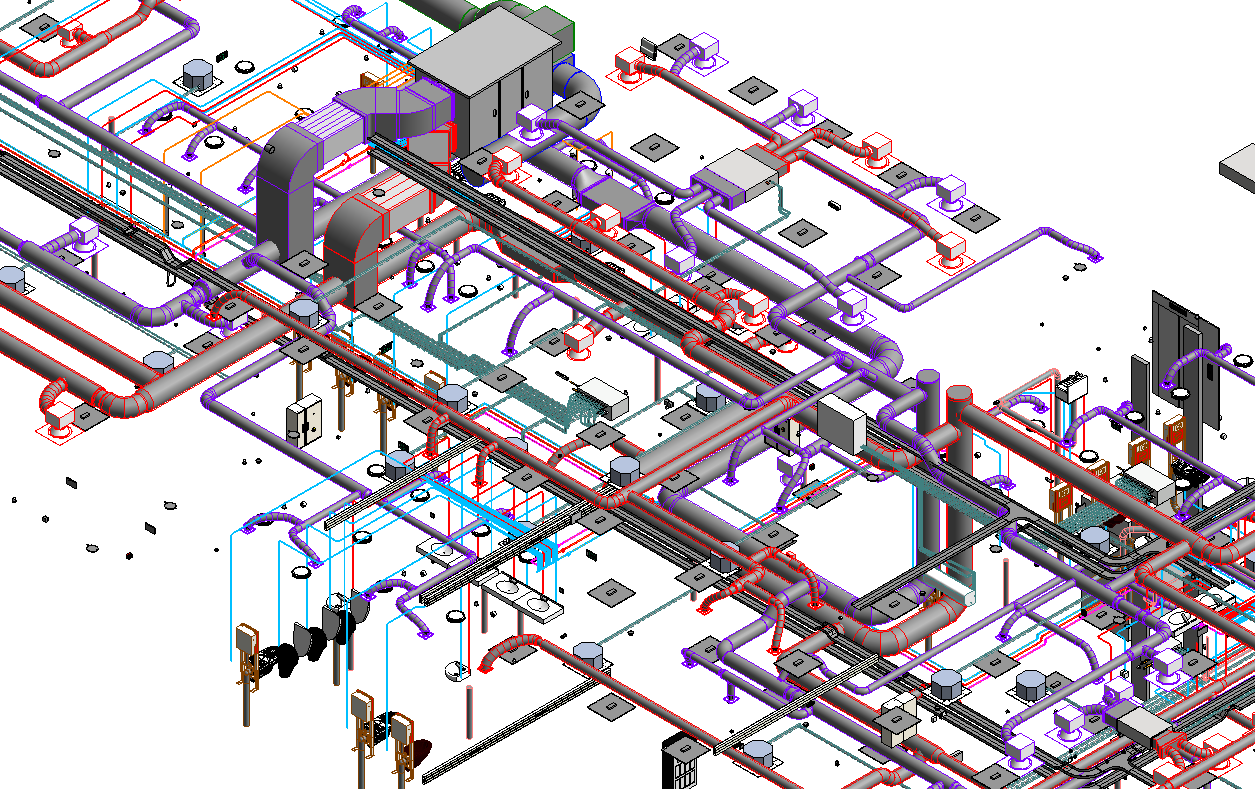

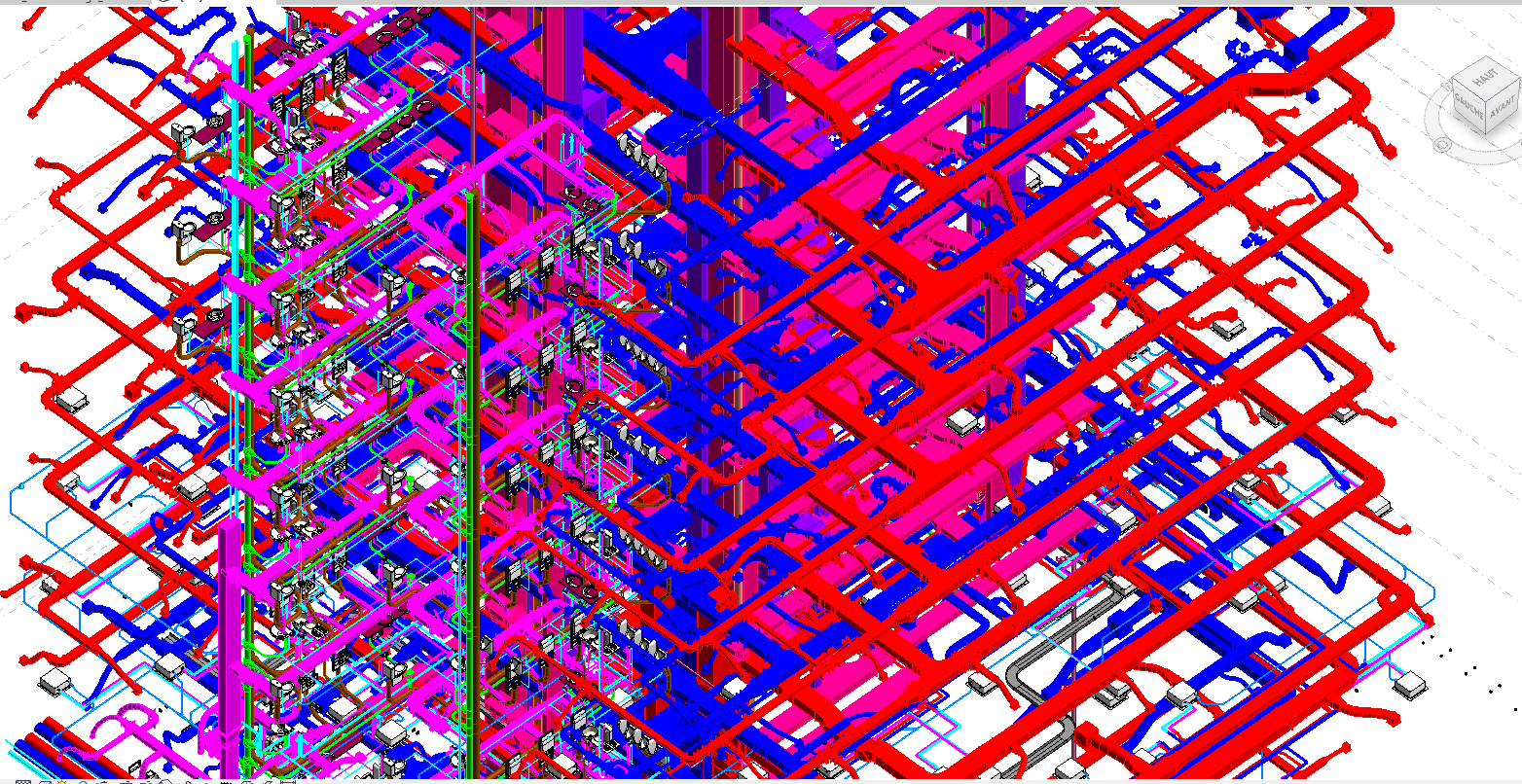

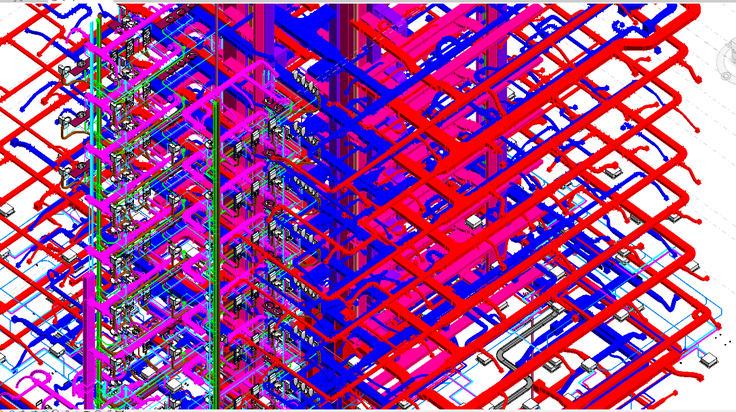

Ce projet de 68 logements en France a été réalisé avec Revit 2023 pour la modélisation et la mise en plan des systèmes CVC (Chauffage, Ventilation, Climatisation) et PLB (Plomberie, Sanitaire et Ventilation), en conformité avec les normes françaises, telles que la RT 2012 et les DTU . Une étude CVC et PLB a été réalisée pour garantir une performance optimale tout en respectant les exigences environnementales et les contraintes techniques du secteur résidentiel.

Une synthèse complète a été effectuée avec Navisworks pour coordonner les différents lots techniques (CVC, PLB, électricité, etc.), permettant de détecter et résoudre les conflits potentiels avant la phase de construction. Les plans finaux ont été extraits avec une grande précision, prêts à être utilisés pour la mise en œuvre des 68 logements.

Ce projet met en avant mon expertise en modélisation BIM, en réalisation d'études CVC et PLB, ainsi qu’en coordination des sys

Ce projet de 32 logements en France a impliqué l'étude, la conception et la mise en plan des systèmes CVC (Chauffage, Ventilation, Climatisation) et PLB (Plomberie, Sanitaire, Ventilation) avec AutoCAD, en conformité avec les DTU. Les systèmes ont été conçus pour garantir le confort des résidents tout en respectant les normes techniques et les exigences réglementaires en France.

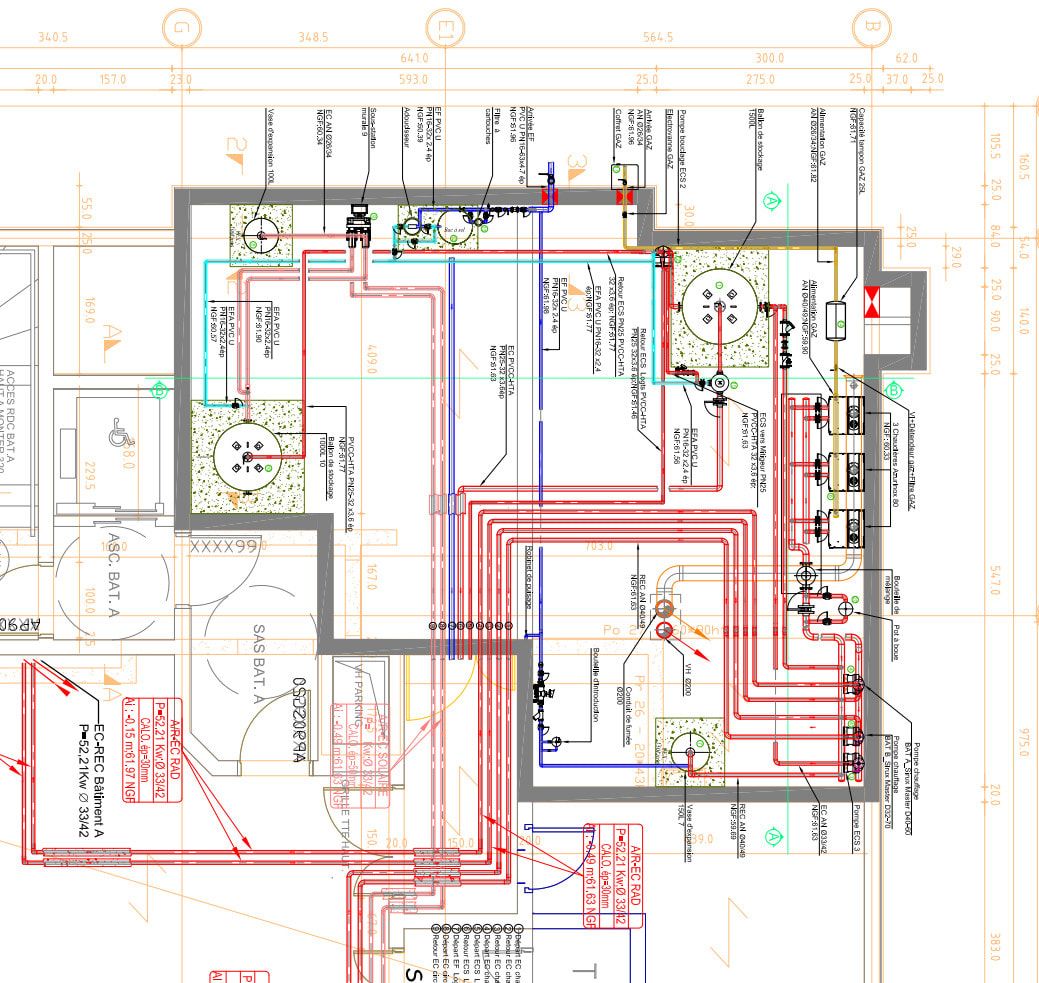

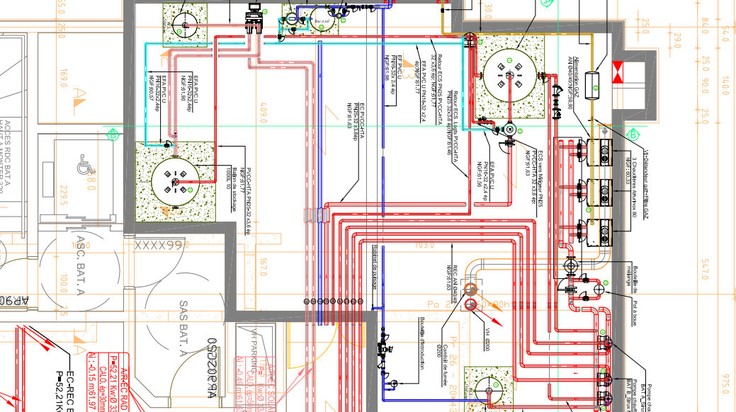

Ce projet de local technique en France a impliqué l'étude, la conception et la PLB avec AutoCAD, en respectant les normes techniques et réglementaires en vigueur.

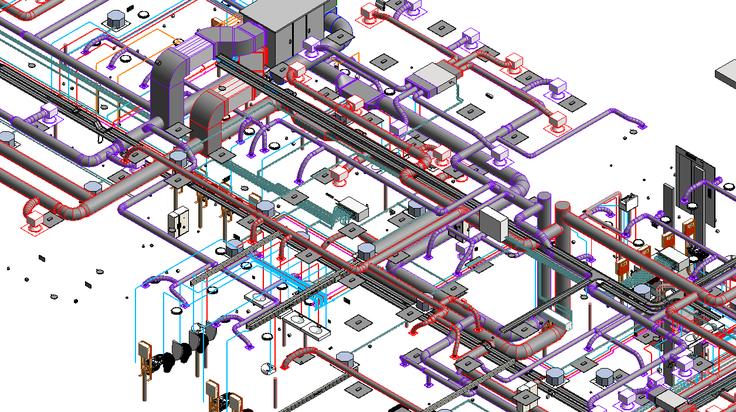

Ce projet tertiaire en France a été réalisé avec Revit 2023 pour la modélisation et la mise en plan des systèmes CVC (Chauffage, Ventilation, Climatisation) et PLB (Plomberie, Sanitaire et Ventilation). Tous les travaux ont été effectués conformément aux normes et réglementations françaises, telles que la RT 2012/2020, et en prenant en compte les exigences spécifiques du secteur tertiaire.

Une coordination complète a été réalisée avec Navisworks pour la synthèse des différents lots techniques (CVC, PLB, électricité, etc.), permettant de détecter et résoudre les conflits avant la phase de construction. Les plans finaux ont été extraits avec une grande précision et adaptés aux exigences du projet en France.

Ce projet illustre mon expertise en modélisation BIM et en gestion de la coordination des systèmes techniques dans un environnement conforme aux normes françaises, avec l'utilisation des outils Revit et Navisworks.

Ce projet consiste en la modélisation et l’étude CVC et plomberie pour un bâtiment tertiaire en France. Réalisé avec Revit 2021, le projet respecte strictement les normes DTU en vigueur en France. L’étude inclut le dimensionnement des réseaux hydrauliques et aérauliques, ainsi que la conformité aux exigences techniques pour assurer un confort thermique optimal et une efficacité énergétique. Les livrables comprennent les plans 2D et 3D, les coupes, les fichiers IFC pour l’interopérabilité et des vues détaillées des systèmes.
