Je vais dimensionner et réaliser le schéma électrique unifilaire de votre logement de 10 à 150m2

5,0 (8)

Ventes 14

Proposé par UFDesign •UFDesign - Conception Électrique et solaire photovoltaïque - Programmation - Rédaction technique. Ventes au total 30

• BONJOUR ET BIENVENUE !!!

Je suis UFDesign et je vous propose dans ce service de réaliser dans le respect des normes en vigueur (NFC 15100) le dimensionnement et les plans électriques :

- De votre logement ou maison d'habitation (maison individuelle, appartement, immeuble),
- De votre bâtiment ou site industriel,
- De votre local professionnel ou site commercial (hôpital, hôtel, restaurant, centre commercial, bureaux d'entreprise...).

• QUI SUIS-JE ?

Jeune ingénieur de Génie électrique, j'ai une une expérience de 05 ans dans la conception et réalisation d'installations électriques BT,
ajouté à une expérience professionnelle de 02 ans dans la conception, le management et l'installation de systèmes solaires photovoltaïques.

Passionné d'ingénierie, j'ai une excellente maîtrise de la norme NFC 15100 ainsi que des logiciels et outils de conception et dessin assisté par Ordinateur tels que :

1 - XL PRO Calcul & XL PRO Tableau qui sont des logiciels professionnels du prestigieux fabricant LEGRAND qui me permettent d'effectuer en toute autonomie :
1.1. La conception de tout type d'installation domestique, tertiaire ou industrielle qu'elle soit monophasée ou triphasée pour un courant de charge total allant jusqu'à 600A :
- Répartition des charges et séparation des circuits,
- Choix des calibres des protections,
- Sélectivité et filiation,
- etc.

1.2. La réalisation et le repérage des schémas électriques unifilaires de l'installation.

1.3. Le choix des coffrets/ armoires électriques.

1.4. La simulation de l'encombrement du coffret ou de l'armoire électrique une fois les appareillages de protection positionnés.

1.5. La production d'un rapport de calcul indiquant tous les résultats de dimensionnement ainsi que les paramètres utilisés (Coefficients de simultanéité, facteurs de puissance, Coefficients de foisonnement, puissances actives des récepteurs, quantités...).

2 - QElectrotech qui est un logiciel open source dédié uniquement aux Schémas électriques. Il permet de réaliser les schémas électriques unifilaires et multi filaires de tout type d'installation domestique ou industrielle, qu'elle soit monophasée ou triphasée.

3 - AutoCad qui est l'un des meilleurs logiciels pour la Conception Assistée par Ordinateur (CAD) 2D et 3D. Il permet de réaliser tout type de Schéma 2D :
- Les schémas architecturaux,
- Les schéma développés,
- Les schémas uni filaires et multi filaires.

• MA STRATÉGIE

Combiner en fonction de votre besoin, ces 03 logiciels pour vous livrer un Plan ou Schéma électrique complet et surtout conforme à la norme NFC 15100.

• MON EXPÉRIENCE RÉCENTE

Juillet - Septembre 2023
1. Conception et dimensionnement de l'installation électrique + Réalisation du schéma unifilaire et des Schémas d'implantations 2D (Schémas architecturaux) des appareillages et circuits électriques, d'un logement de type T5 (R+1) de superficie 178 m2.

2. Conception et dimensionnement de l'installation électrique + Réalisation des schémas multi filaires, d'un immeuble de 05 abonnés réparties comme suit :
- 02 logements de type T2 au Ré de chaussée,
- 01 logement de type T5 au niveau 1,
- 01 logement de type T3 et 01 Logement de type Studio au niveau 2.

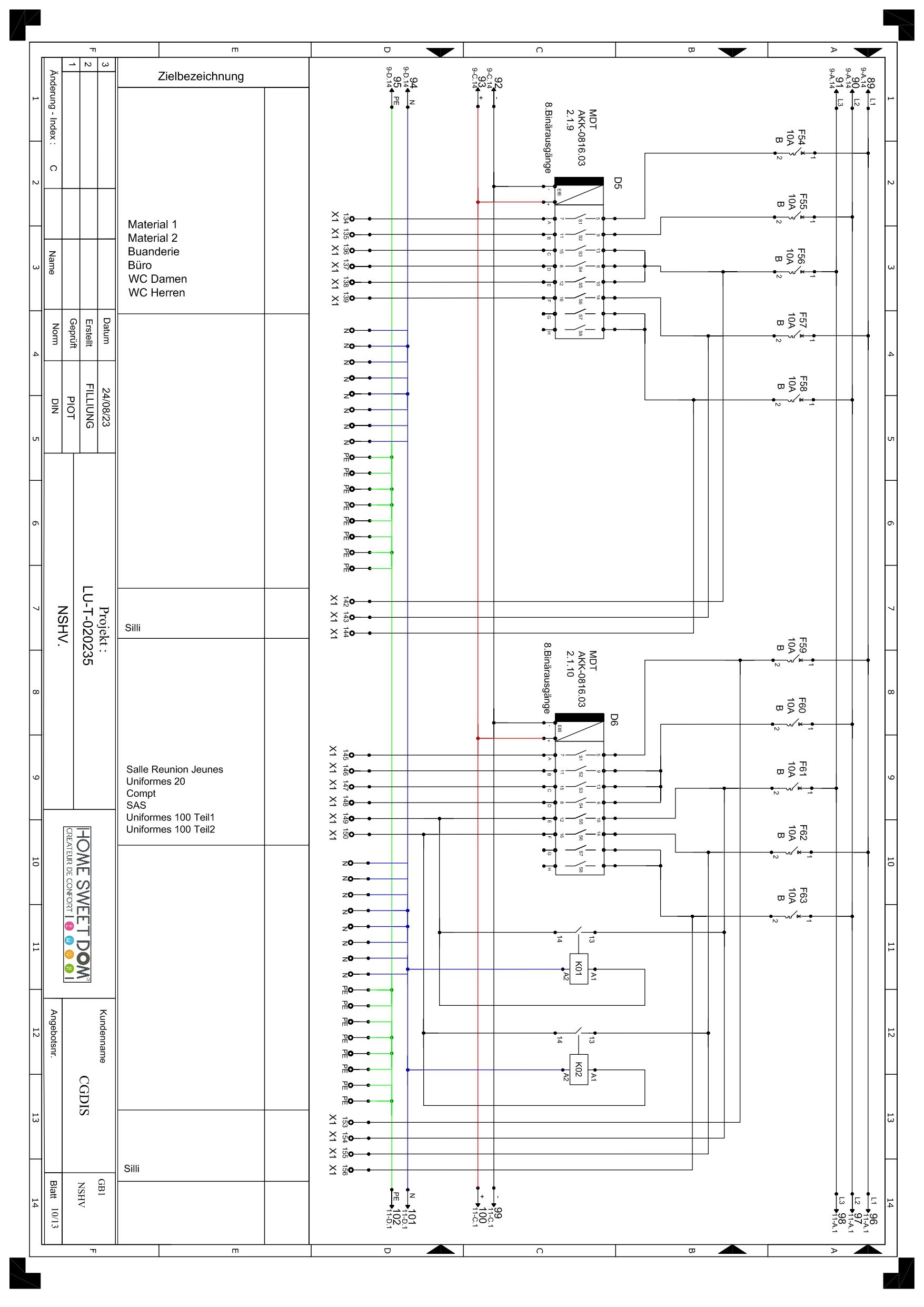

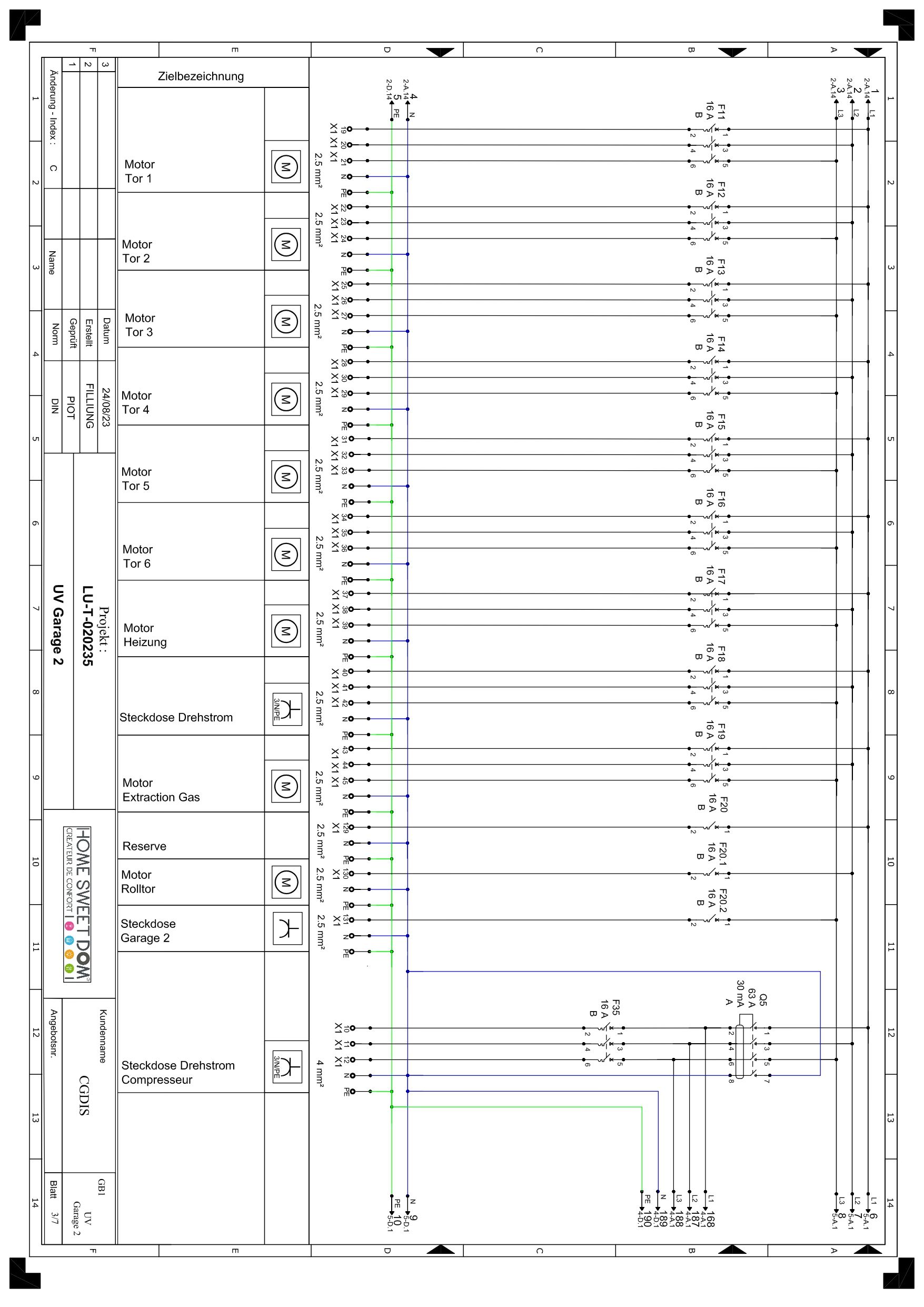

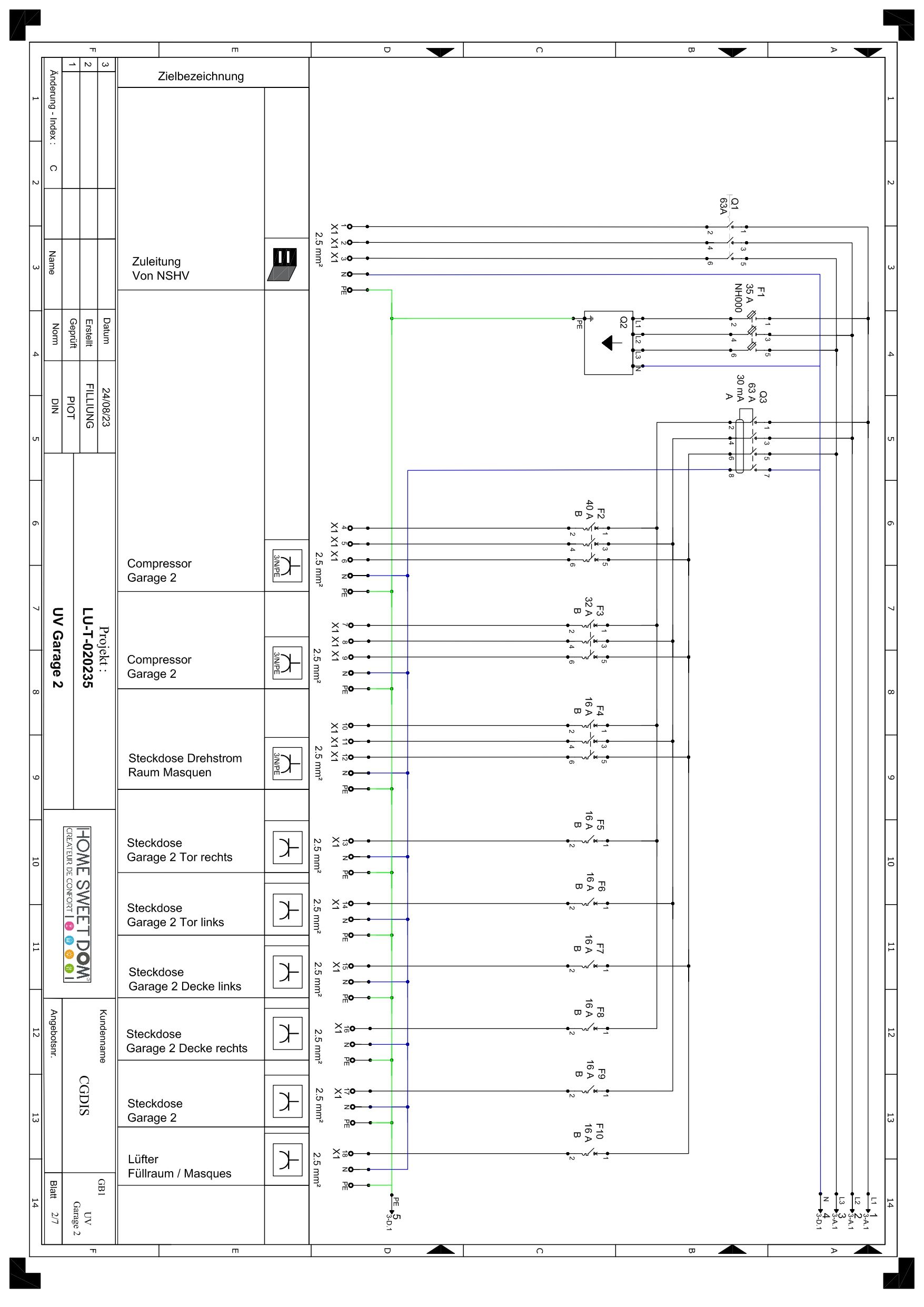

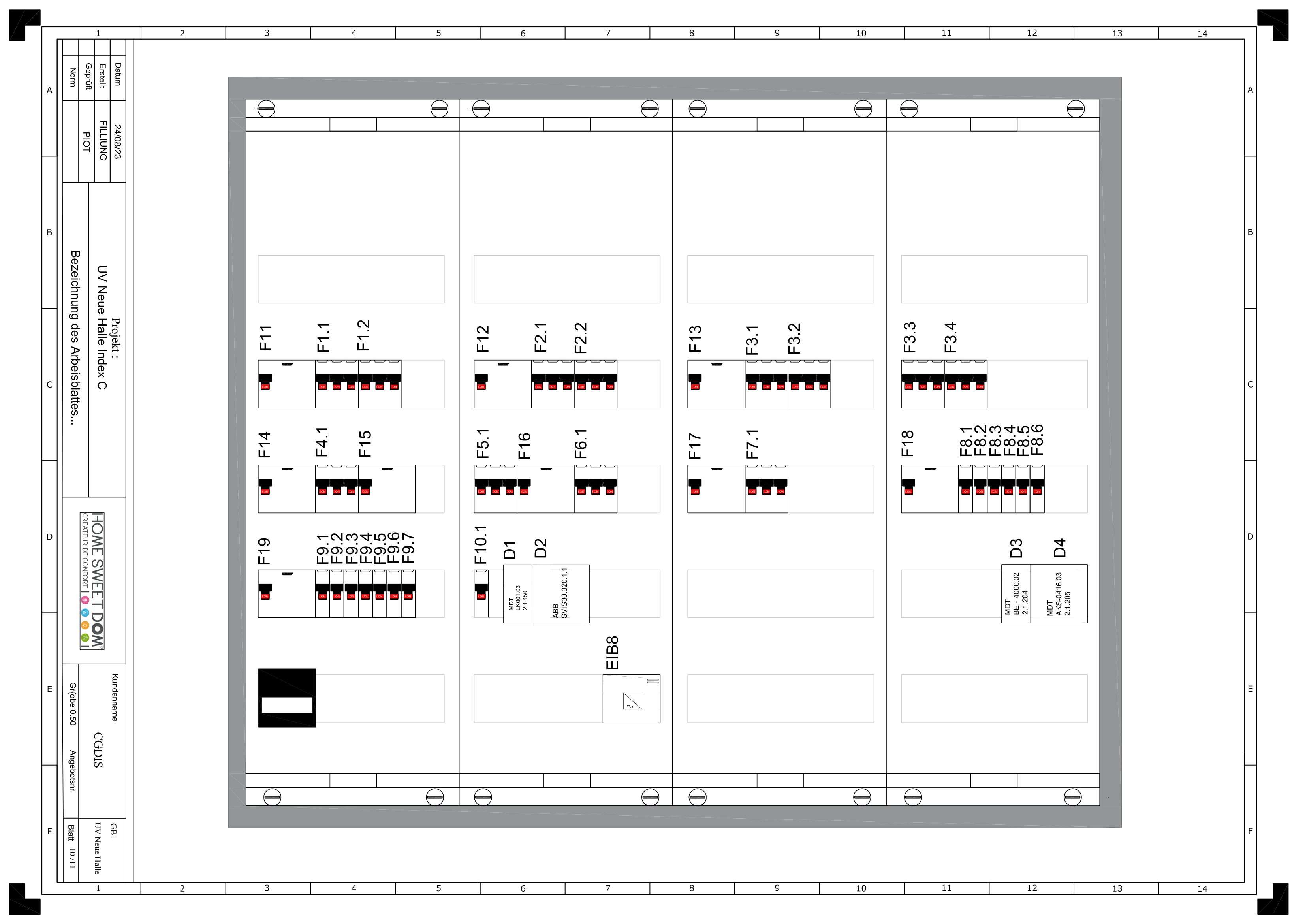

3. Réalisations des plans électriques multi filaires d'une installation industrielle avec un nombre de folios cumulé de 47.

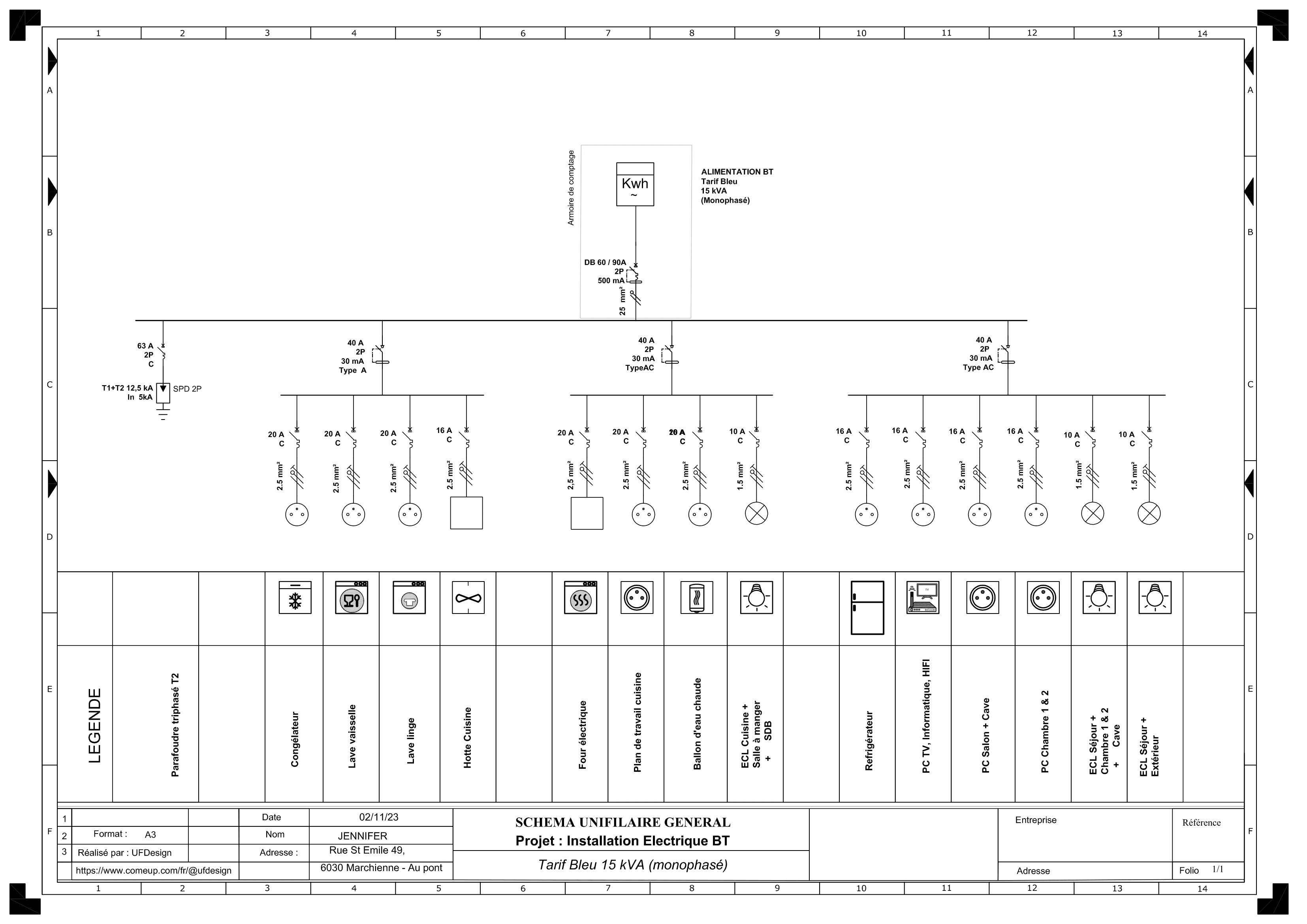

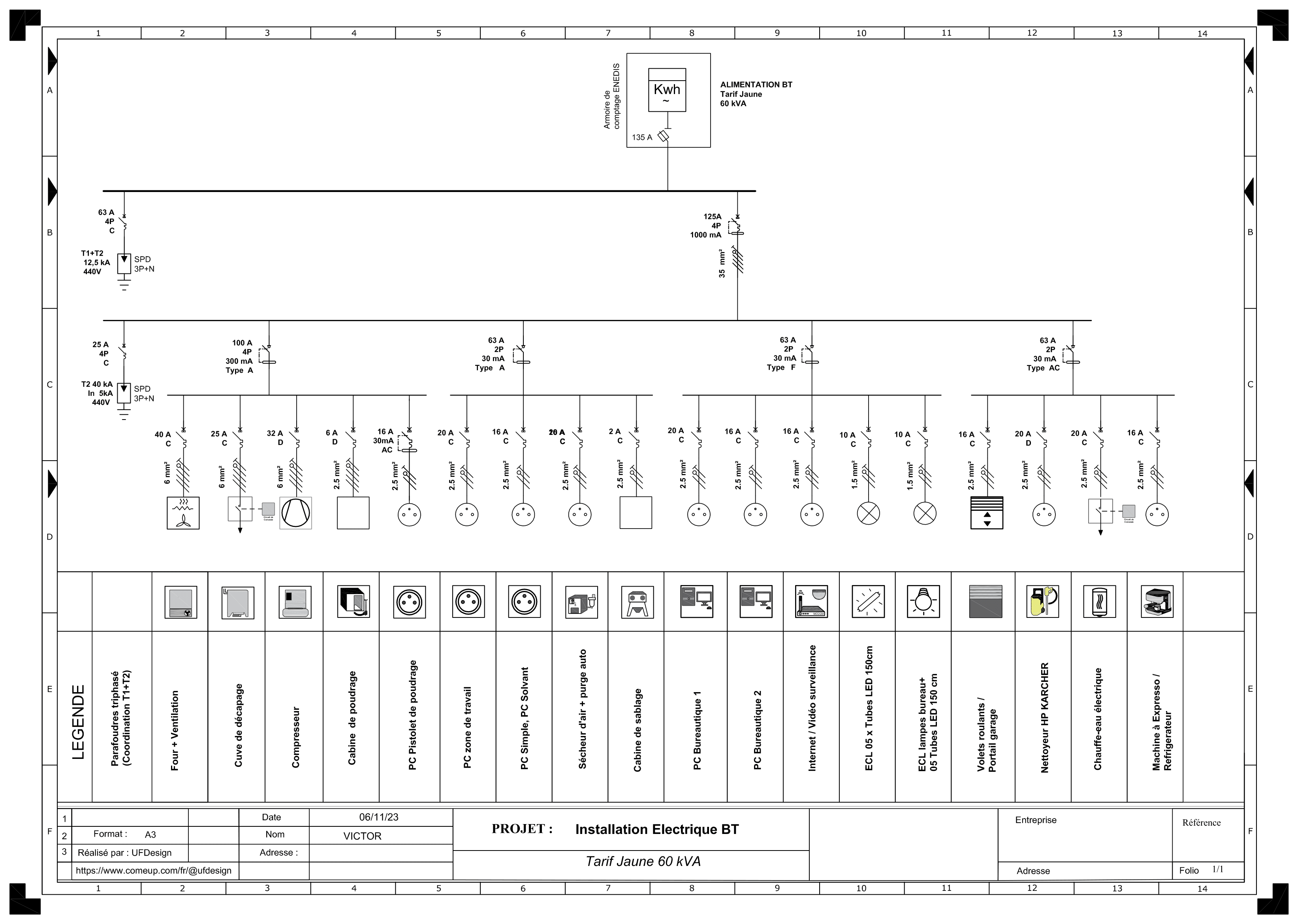

Des extraits de quelques schémas de ces projets sont disponibles parmi les images de présentation de ce service. Toutefois un porte-folio peut être mis à votre disposition pour plus de détails.

• POURQUOI ME FAIRE CONFIANCE ?

Dans tous mes projets, mon premier objectif c'est de livrer à mes clients le meilleur rendu possible tant sur le fond que sur la forme.
Ainsi, en choisissant de travailler avec moi, vous avez la garantie :
- De recevoir un service de qualité, interactif et à l'écoute de toutes vos préoccupations ;
- De recevoir un produit final impeccable et conforme aux normes en vigueur ;
- D'effectuer des retouches rapides en cas de réserve après livraison.

100% des clients qui m'ont fait confiance ont été satisfaits de la qualité de mon service.

• CE QUE JE VOUS PROPOSE POUR 117,49 $US

Pour 117,49 $US, je vous propose de réaliser le dimensionnement électrique et le schéma unifilaire de votre logement d'une superficie de 10 à 150m². Plus 03 demandes de retouche possibles après la première livraison.

NOTE : Cette offre prend en compte uniquement les logements (appartements) et les maisons d'habitation individuelles ou collectifs d'une superficie habitable inférieure ou égale à 150m².

Par ailleurs, cette offre ne contient pas la réalisation de plans d'implantation ou de schémas multi filaires. Si vous en avez besoin, je vous invite à sélectionner l'option supplémentaire correspondante parmi les offres en option présentées plus bas (options 8 à 10).

REMARQUE : Le plan d'implantation électrique dont il est question ici est différent du schéma unifilaire car il est réalisé à partir du plan de génie civil de votre logement ou bâtiment. Il indique sur un plan en 02 dimensions (2D) les positions des prises de courant, des interrupteurs, des boîtiers de connexion, de l'éclairage, et des coffrets électriques. Il présente également les liaisons éventuelles entre les éléments des différents circuits.
C'est un plan permet d'avoir une vue d'ensemble de votre installation, ce qui sera très utile lors de la mise en œuvre de votre installation par un électricien.

- Votre logement fait plus de 150m² ? Vous souhaitez obtenir les plans d'implantation ou des schémas multifilaires ? Vous souhaitez concevoir et réaliser les schémas électriques d'un site industriel ou d'un site professionnel ou commercial (local d'entreprise, restaurant, centre commercial, hôpital, hôtel...) ?

Dans ce cas, veuillez consulter les offres en option supplémentaires décrites plus bas. Toutefois, si vous avez une demande particulière ou des questions relatives à ce micro service, vous pouvez me contacter via le Tchat de ComeUp.com.

• COMMENT COMMANDER ?

La procédure de commande est assez simple, une fois que vous avez choisi l'option ou les options qui correspondent à votre besoin, il vous suffit de cliquer sur le bouton "Commander".
Une fois que vous aurez cliqué sur " Commander", vous allez recevoir par message les consignes ainsi que les éléments nécessaires à la prise en charge de votre commande.

• DÉTAILS DES OFFRES DE CE SERVICE

++ OFFRE DE BASE

Pour 117,49 $US, j'effectue le dimensionnement et je réalise le schéma unifilaire de l'installation électrique de votre local d'habitation ou bâtiment de 10 à 150m², et ce quelque soit l'abonnement (tarif vert, bleu, jaune...), le tout dans un délai de 01 à 08 jours. Plus 03 retouches possibles après la première livraison.

## Contenu de la prestation :

1 - Dimensionnement complet de l'installation :
1.1 - Bilan de puissance,
1.2 - Détermination et répartition des circuits conformément à la norme NFC15100,
1.3 - Détermination et choix des protections,
1.4 - Choix des sections des câbles,
1.5 - Choix de l'armoire de protection et aperçu,
1.6 - Liste du matériel LEGRAND.

2 - Réalisation du schéma unifilaire du TGBT :
2.1 - Création d'une cartouche personnalisé contenant les informations du client (logo, nom, adresse, référence et titre du projet),
2.2 - Création de symboles (si besoin) et mise à l'échelle,
2.3 - Réalisation du schéma unifilaire,
2.4 - Ajout du repérage des appareillages et de la légende.

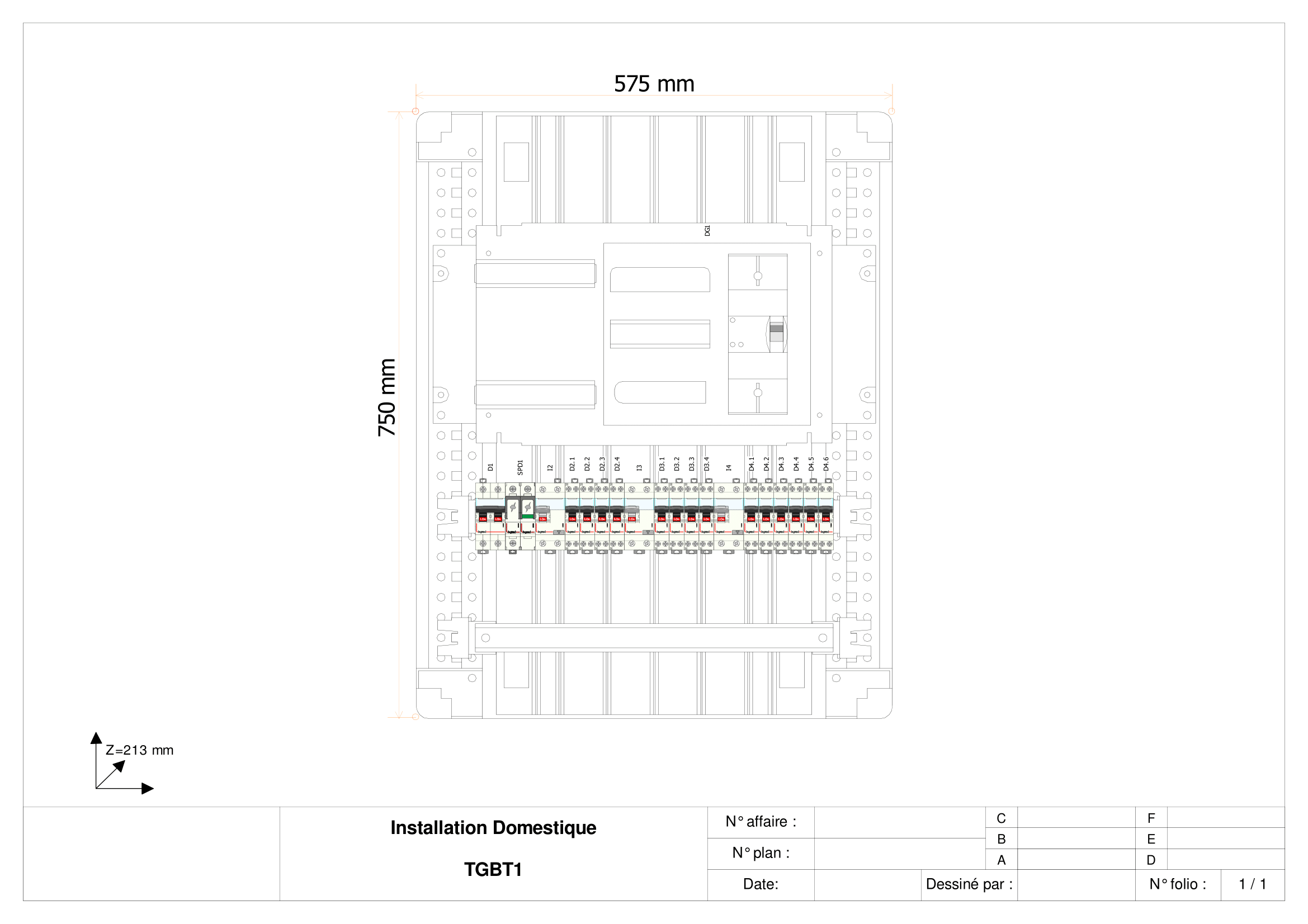

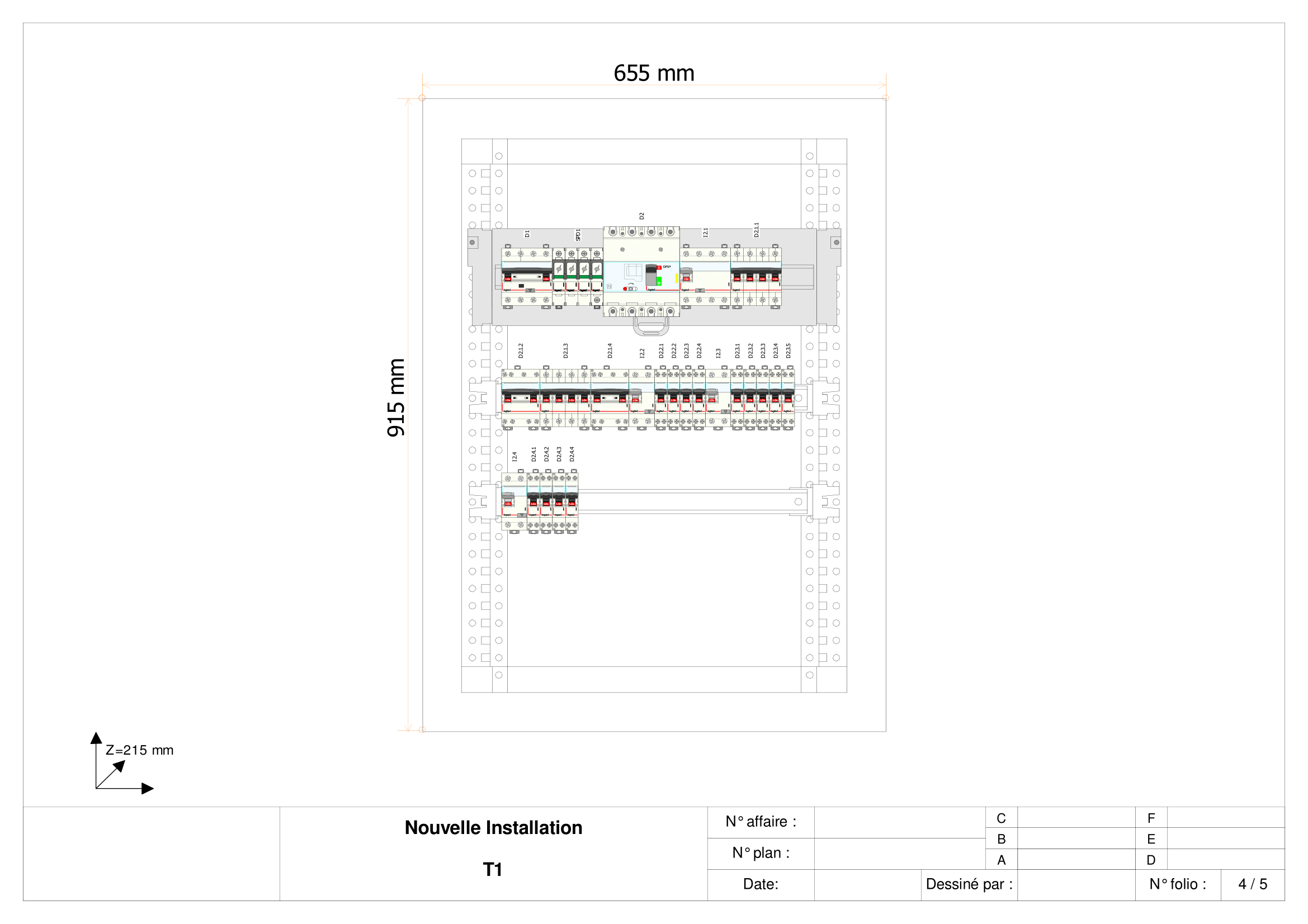

3 - Schéma visuel du Tableau Électrique Général sous XL PRO Tableau.

4 - Livraison des Schémas sous les formats PDF (impression A4, A3, A2...) et DWG (fichier Source Autocad).

5 - Livraison du bilan de puissance, du rapport de dimensionnement (XL PRO CALCUL) et de la liste de matériel sous le format PDF.

++ OFFRES EN OPTION / OFFRES SUPPLÉMENTAIRES

Option 1 : Pour 58,75 $US de plus (soit 176,24 $US au total), j'effectue le dimensionnement et je réalise le(s) schéma(s) unifilaire(s) de l'installation électrique de votre logement de 151 à 300 m².
Délai supplémentaire nécessaire : 02 jours.

## Contenu de la prestation
Idem que pour l'offre de base

Option 2 : Pour 82,25 $US de plus (soit 199,74 $US au total), j'effectue le dimensionnement et je réalise le(s) schéma(s) unifilaire(s) de l'installation électrique de votre logement de 301 à 500m² .
Délai supplémentaire nécessaire : 04 jours.

## Contenu de la prestation
Idem que pour l'offre de base

Option 3 : Pour 117,49 $US de plus (soit 234,99 $US au total), j'effectue le dimensionnement et je réalise le(s) schéma(s) unifilaire(s) de l'installation électrique de votre immeuble d'habitation de 05 à 10 niveaux .
Délai supplémentaire nécessaire : 07 jours.

## Contenu de la prestation
Idem que pour l'offre de base

Option 4 : Pour 176,24 $US de plus (soit 293,73 $US au total), j'effectue le dimensionnement et je réalise le(s) schéma(s) unifilaire(s) de l'installation électrique de votre immeuble d'habitation de 11 à 15 niveaux.
Délai supplémentaire nécessaire : 10 jours.

## Contenu de la prestation
Idem que pour l'offre de base

Option 5 : Pour 82,25 $US de plus (soit 199,74 $US au total), j'effectue le dimensionnement et je réalise le(s) schéma(s) unifilaire(s) de l'installation électrique de votre site industriel, professionnel ou commercial de 50 à 500m².
Délai supplémentaire nécessaire : 05 jours.

## Contenu de la prestation
Idem que pour l'offre de base

Option 6 : Pour 117,49 $US de plus (soit 234,99 $US au total), j'effectue le dimensionnement et je réalise le(s) schéma(s) unifilaire(s) de l'installation électrique de votre site industriel, professionnel ou commercial de 501 à 1000m².
Délai supplémentaire nécessaire : 07 jours.

## Contenu de la prestation
Idem que pour l'offre de base

Option 7 : Pour 117,49 $US de plus (soit 234,99 $US au total), je rédige sous Microsoft Word les notes de calcul des câbles, conduits et protections (calcul courants de court-circuits, sélectivité, calcul des chutes de tension, calcul des sections, etc.) de votre installation électrique.
Délai supplémentaire nécessaire : 12 jours.

## Contenu de la prestation
- Rédaction et mise en page des notes de calcul sous Microsoft Word.
- Livraison des fichiers sous les formats DOCX et PDF.

NOTE : les tables de calcul EXCEL seront intégrés dans les notes de calcul mais également livré avec les documents Word.

Option 8 : Pour 117,49 $US de plus (soit 234,99 $US au total) je réalise les schémas de câblage (courants forts et/ou courants faibles) de votre installation électrique sous 20 folios au plus.
Délai supplémentaire nécessaire : 12 jours.

## Contenu de la prestation
1 - Réalisation du schéma multifilaire du TGBT et des coffrets de distribution (si besoin) :
1.1 - Création d'une cartouche personnalisé contenant les informations du client (logo, nom, adresse, référence et titre du projet),
1.2 - Création de symboles/éléments (si besoin) et mise à l'échelle,
1.3 - Réalisation des schémas,
1.4 - Edition des schémas (ajout du repérage des appareillages et de la légende au schéma).
2 - Livraison des fichiers sources (Autocad ou QElectrotech) ainsi que des schémas sous le format PDF.

Option 9 : pour 234,99 $US de plus (soit 352,48 $US au total), je réalise les schémas de câblage (courants forts et/ou courants faibles) de votre installation électrique sous 21 à 40 folios au plus.
Délai supplémentaire nécessaire : 24 jours.

## Contenu de la prestation
Idem que celui de l'option 8.

Option 10 : Pour 176,24 $US de plus (soit 293,73 $US au total) je réalise les plans d'implantations de l'installation électrique de votre bâtiment de 50 à 1500 m².
Délai supplémentaire nécessaire : 10 jours.

## Contenu de la prestation
1 - Réalisation des plans 2D du bâtiment sous Autocad ;
2 - Positionnement des équipements et appareillages de l'installation électrique ;
3 - Liaisons, annotations et repérage;
4 - Ajout des informations personnelles du client à la cartouche de chaque folio (nom, adresse, logo, référence...);
5 - Livraison des fichiers sources (Autocad ou QElectrotech) et des plans sous les formats PDF (A4, A3).

• MERCI D'AVOIR PRIS LE TEMPS DE PARCOURIR CE SERVICE !!!

À présent, je vous invite à choisir l'option ou les options qui correspondent à votre besoin. Si vous avez une question ou une demande particulière, n'hésitez pas à me contacter via le Tchat de ComeUp.com, je suis disponible et toujours prêt à vous répondre.
