BIENVENU DANS CE SERVICE !!!

Si vous désirez réaliser les études de conception et/ou les plans de votre installation ou centrale Photovoltaïque (PV) isolée ou raccordée au réseau Haute Tension (HTA ou HTB), alors vous êtes au bon endroit.

QUI SUIS-JE ?

Ingénieur de conception en génie électrique, j'ai une expérience de 05 ans en matière conception et réalisation de schémas et plans électriques : 03 ans au poste d'Ingénieur Projet au sein d'entreprises offrant des services de conception et d'installation de kits et systèmes solaires photovoltaïques, et 02 ans en tant qu'Ingénieur Freelance sur les plateformes ComeUp et Fiverr.
Maîtrisant des outils de conception comme XL PRO Calcul, CANECO BT, AUTOCAD, QELECTROTECH, et SKETCHUP, j'ai déjà réalisé en tant que Freelance (depuis 2022) une vingtaine de projets de conception électriques et/ou de réalisation de schémas, dont 04 projets relatifs à des installations Photovoltaïques.

Projet N°5 (réalisé sur Fiverr en Juillet 2025) : Dimensionnement et réalisation des schémas unifilaires et multifilaires d'une installation photovoltaïque résidentielle isolée de 31.2kWc dans le compté de Maricopa de l'état d'Arizona (Etats-Unis).

Projet N°4 (réalisé sur ComeUp en Décembre 2024) : Conception Électrique et réalisation des schémas et plans d'une centrale solaire photovoltaïque de 990 kWc (STC) raccordée au réseau de distribution HTA dans la région de Vosges.

Projet N°3 (réalisé sur Fiverr en Juillet 2024) : Conception et réalisation des schémas et plans d'une centrale photovoltaïque de 251,16kWc connectée au réseau BT pour l'alimentation d'un magasin LIDL en construction dans la commune de KOENIGSMACKER.

Projet N°2 (réalisé sur ComeUp en Mars 2024) : Conception et réalisation du schéma unifilaire d'une installation photovoltaïque de 15kWc pour l'alimentation d'une exploitation agricole.

Projet N°1 (réalisé sur ComeUp en Octobre 2023) : Conception et réalisation du schéma unifilaire d'une installation photovoltaïque de 6,5kWc pour l'alimentation d'un logement.

LES INSTALLATIONS PV PRISES EN COMPTE DANS CE SERVICE

Les types d'installations prises en compte dans ce service :
1. Installations Photovoltaïques en sites isolées avec stockage d'énergie.

2. Installations Photovoltaïques raccordées au réseau électrique HT avec stockage d'énergie.

3. Installations Photovoltaïques raccordées au réseau électrique HT sans stockage d'énergie.

GAMME DE PUISSANCE

Ce service est conçu pour des installations photovoltaïques de puissance installée supérieures à 310 kWc et inférieures ou égale à 15 MWc (15 000 kWc).

GRÂCE A CE SERVICE VOUS POUVEZ OBTENIR :

1. La Note de Calcul du Dimensionnement électrique de l'installation contenant :
- Le Bilan de puissance,
- Le Dimensionnement et choix des appareillages de conversion, de monitoring et télégestion (régulateurs MPPT, onduleurs, batteries, etc.),
- Le Dimensionnement et choix des protections DC et AC et analyse de sélectivité,
- Le Calcul et choix des enveloppes (coffrets de protection DC et AC).

2. La Note de Calcul des sections des câbles DC et AC.

3. La Note de Calcul des conduits et fourreaux.

4. Les Carnets des câbles courant forts et courant faibles.

5. Le schéma unifilaire général de l'installation ou de la centrale PV.

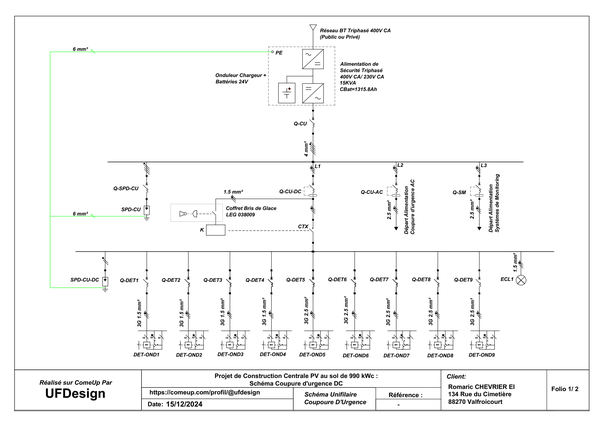

6. Les schémas de câblage des coupures d'urgence DC et AC.

7. Les schémas de câblage des systèmes de mesure.

8. Le schéma des systèmes de monitoring et de télégestion.

9. Les plans d'implantation des équipements (Onduleurs, régulateurs, batteries, coffrets, etc.) et de circulation des câbles courants forts/courants faibles.

10. Le plan du réseau d'équipotentiel.

11. Le plan de calepinage des modules.

12. Une analyse des prix (Benchmark) accompagnée d'un devis estimatif et quantitatif pour vous aider à budgétiser votre projet.

13. Le Dimensionnement et choix de la protection de découplage et du poste de livraison (transformateur).

CE QUE VOUS POUVEZ OBTENIR GRÂCE A L'OFFRE DE BASE DE 587,69 $US

Pour 587,69 $US, je vais réaliser pour vous la conception et les plans de votre centrale photovoltaïque de puissance installée comprise entre 310 kWc et 15 MWc (15 000 kWc), qu'elle soit isolée ou raccordée à un réseau Haute Tension (HTA ou HTB).
Livraison au bout de 20 Jours avec 03 demandes de retouches possibles après la première livraison.

CONTENU DE L'OFFRE DE BASE :

1. Dimensionnement électrique de l'installation PV à l'aide des logiciels PV SYST 7, XL PRO Calcul / CANECO BT, et rédaction de la note de calcul :
1.1 - Bilan de puissance de la consommation (si besoin);
1.2 - Dimensionnement de la centrale PV et choix des appareillages de conversion (modules PV, Onduleurs, régulateurs, batteries), de mesure et de télégestion (compteurs, BMS, Dataloggers, etc.);
1.3 - Calcul des courants de court-circuits et réglage des protections DC et AC;
1.4 - Calcul des sections des conducteurs et chutes de tension ;
1.5 - Dimensionnement des circuits d'arrêt d'urgence DC et AC;
1.6 - Dimensionnement et choix de la protection de découplage;

1.7 - Dimensionnement et choix du transformateur du poste de livraison;

1.8 - Calcul et choix des enveloppes (coffrets) de protection DC et AC;

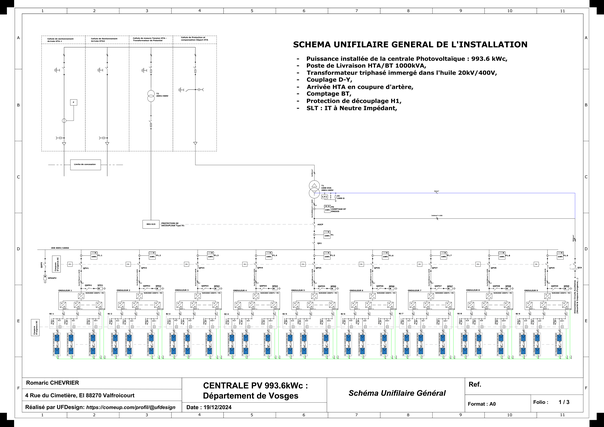

2. Réalisation à l'aide du logiciel AUTOCAD du schéma unifilaire Général de la centrale ou de l'installation PV.

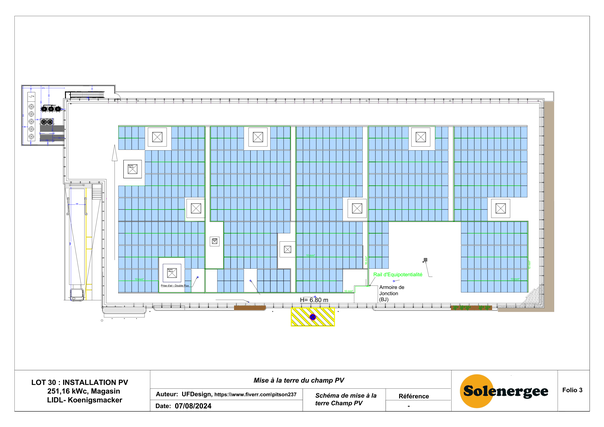

3. Réalisation à l'aide du logiciel AUTOCAD du plan de calepinage des modules.

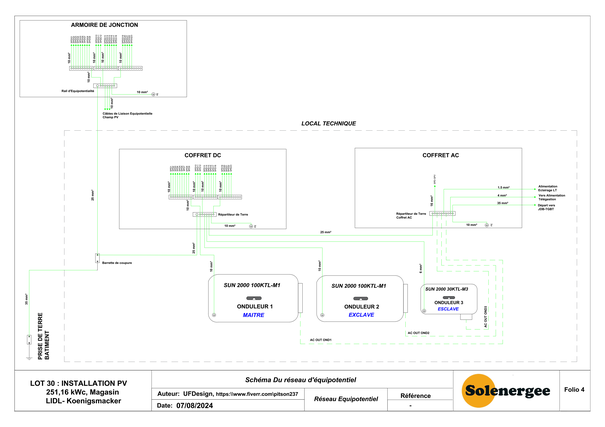

4. Réalisation à l'aide du logiciel AUTOCAD du plan du réseau d'équipotentiel.

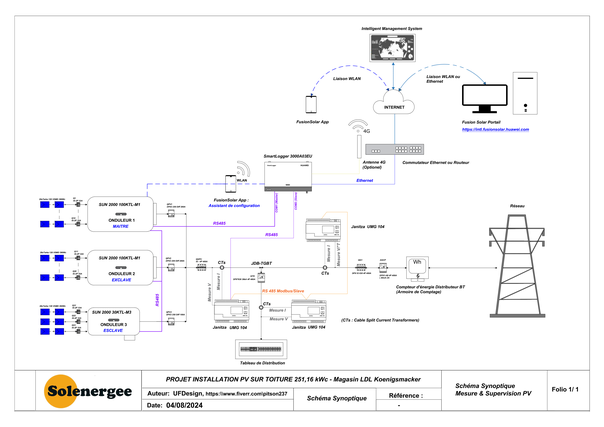

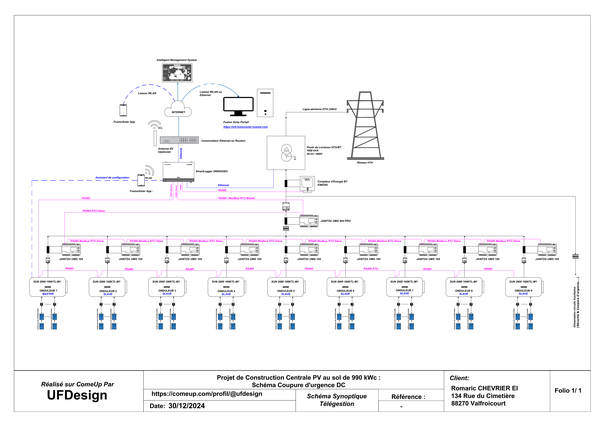

5. Réalisation à l'aide du logiciel AUTOCAD du schéma synoptique des systèmes de mesure et télégestion.

6. Rédaction sous MS Word du document technique du projet contenant tous les dimensionnement effectués, les fiches techniques des produits choisis, ainsi que les schémas et plans réalisés.

FORMATS DES FICHIERS LIVRÉS
- Plans et schémas réalisés sous AUTOCAD : PDF.
- Plans et schémas réalisés sous QELECTROTECH : .PDF.
- Rapports de calcul XL PRO : PDF,
- Note de calculs ou document technique : .PDF.

NOTE : Si vous souhaitez obtenir également un devis estimatif et quantitatif pour vous aider à budgétiser votre projet, les schémas de câblage multi filaires de la centrale ou des systèmes de mesure et de télégestion, les carnets des câbles, le plan d'implantation des équipements (dans le local technique) et/ou de circulation des câbles courants forts et courants faibles, nous vous prions de bien vouloir ajouter à votre commande l'option ou les options correspondantes présentées ci-dessous.

OFFRES EN OPTION

OPTION 1
Pour 117,54 $US de plus (soit 705,22 $US au total), j'effectue l'analyse économique de votre projet avec PVSYST et vous rédige un devis estimatif et quantitatif.
Délai supplémentaire nécessaire : 07 jours.

Contenu de l'option 1 :
- Analyse des prix du marché (Benchmark) sous EXCEL;
- Evaluation économique à l'aide du logiciel PVSYST 7;
- Rédaction du devis estimatif et quantitatif:;
- Livraison du devis sous le format PDF.

OPTION 2
Pour 117,54 $US de plus (soit 705,22 $US au total), je réalise avec AUTOCAD ou QELECTROTECH les schémas de câblages multi filaires des coffrets DC et AC de la centrale.
Délai supplémentaire nécessaire : 07 jours.

Contenu de l'option 2 :
- Réalisation des schémas avec AUTOCAD ELECTRICAL ou QELECTROTECH
- Livraison des schémas sous le format PDF.

OPTION 3
Pour 117,54 $US de plus (soit 705,22 $US au total), je réalise avec AUTOCAD ou QELECTROTECH les schémas de câblages des systèmes de mesure et de télégestion.
Délai supplémentaire nécessaire : 07 jours.

Contenu de l'option 3 :
- Réalisation des schémas avec AUTOCAD ELECTRICAL ou QELECTROTECH;
- Livraison des schémas sous le format PDF.

OPTION 4
Pour 58,77 $US de plus (soit 646,46 $US au total), je rédige avec EXCEL les carnets des câbles courants forts et courants faibles de votre installation PV.
Délai supplémentaire nécessaire : 05 jours.

Contenu de l'option 4 :
- Rédaction et mise en page sous EXCEL des carnets de câbles;
- Livraison des schémas sous le format PDF.

OPTION 5 :

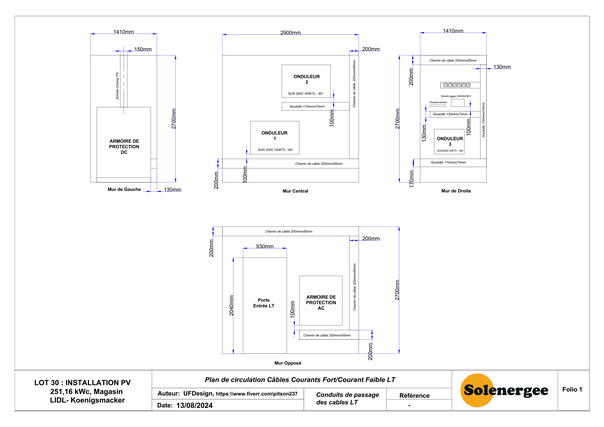

Pour 117,54 $US de plus (soit 705,22 $US au total), je réalise avec AUTOCAD et/ou SKETCHUP les plans d'implantation des équipements et de circulation des câbles électriques et de communication.
Délai supplémentaire nécessaire : 10 jours.

Contenu de l'option 5 :
- Réalisation des plans avec AUTOCAD et/ou SKETCHUP;
- Livraison des schémas sous le format PDF.


OPTION 6 :
Pour 58,77 $US de plus (soit 646,46 $US au total), je vous fournie les fichiers sources des rapports, notes de calcul et schémas des logiciels utilisés dans votre commande.
Délai supplémentaire nécessaire : 0 jour.

Contenu de l'option 6 :
- Livraison des fichiers sources des documents rédigés sous WORD et EXCLEL;
- Livraison des fichiers sources
